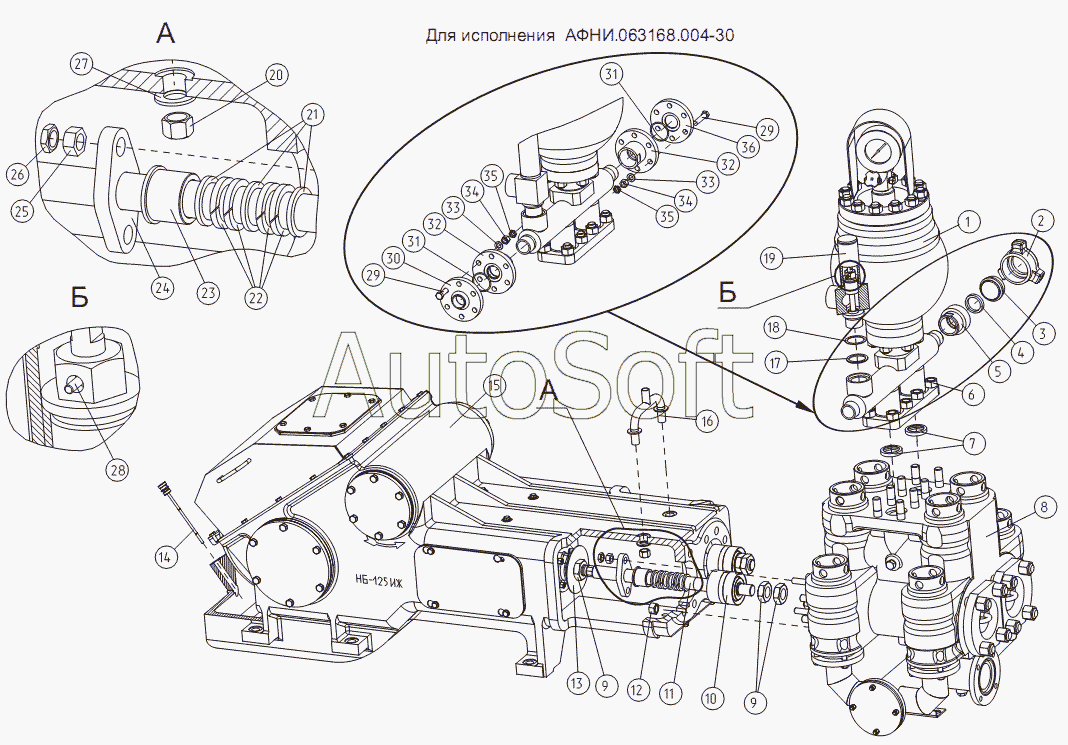

Каталог запасных частей к технике: Ижнефтемаш НБ-125 ИЖ (2011). Насос АФНИ.063168.004-27
28
20
21
22
23
24
25
26
27
19
29
29
30
31
31
32
32
33
33
34
34
35
35
36
10
2
3
4
5
6
7
8
9
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***1 | Блок нагнетательный | |
| 2 | 7***2 | Гайка накидная | |
| 3 | А***7 | Заглушка | |
| 4 | С***3 | Уплотнение | |
| 5 | 7***3 | Гнездо конуса | |
| 6 | Г***7 | Гайка М27 | |
| 7 | А***4 | Уплотнение | |
| 8 | А***2 | Часть гидравлическая | |
| 9 | А***9 | Гайка штока | |
| 10 | П***ь | Поршень | |
| 11 | Н***2 | Шток поршня | |
| 12 | Г***4 | Гайка М24 | |
| 13 | Н***3 | Диск | |
| 14 | А***2 | Указатель масла | |
| 15 | Н***0 | Часть приводная | |
| 16 | 9***0 | Тройник промывочный | |
| 17 | А***9 | Прокладка | |
| 18 | А***1 | Кольцо | |
| 19 | А***2 | Клапан предохранительный | |
| 20 | К***1 | Гайка накидная | |
| 21 | Н***1 | Кольцо опорное | |
| 22 | Н***2 | Уплотнение | |
| 23 | А***9 | Втулка нажимная | |
| 24 | А***1 | Фланец нажимной | |
| 25 | Г***0 | Гайка М20 | |
| 26 | Г***0 | Гайка М20 | |
| 27 | Ш***7 | Шайба А27 | |
| 28 | Г***й | Гвоздь предохранительный | |
| 29 | Б***5 | Болт М16х75 | |
| 30 | А***3 | Фланец | |
| 31 | Н***3 | Кольцо | |
| 32 | А***1 | Фланец | |
| 33 | Ш***6 | Шайба А16 | |
| 34 | Г***6 | Гайка М16 | |
| 35 | Г***6 | Гайка М16 | |
| 36 | А***6 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
