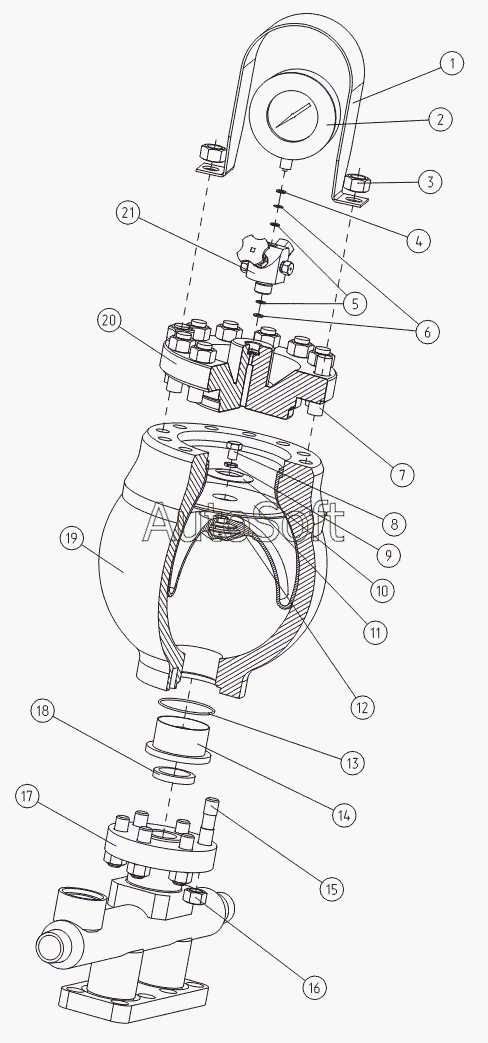

Каталог запасных частей к технике: Ижнефтемаш НБ-125 ИЖ (2011). Блок нагнетательный АФНИ.302669.001
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***7 | Ограждение | |
| 2 | М***М | Манометр радиальный без фланца, | |
| 3 | Г***7 | Гайка М27 | |
| 4 | К***3 | Прокладка | |
| 5 | К***1 | Прокладка | |
| 6 | К***2 | Прокладка | |
| 7 | А***1 | Шпилька | |
| 8 | Б***0 | Болт М16х20 | |
| 9 | Ш***Г | Шайба 16.65Г | |
| 10 | А***4 | Шайба | |
| 11 | К***2 | Стабилизатор | |
| 12 | 9***0 | Диафрагма | |
| 13 | А***2 | Кольцо уплотнительное | |
| 14 | 9***6 | Вкладыш | |
| 15 | А***7 | Шпилька | |
| 16 | Г***4 | Гайка М24 | |
| 17 | А***7 | Коллектор нагнетательный | |
| 18 | А***4 | Уплотнение | |
| 19 | А***1 | Корпус | |
| 20 | 9***5 | Крышка | |
| 21 | К***А | Переходник в сборе |
