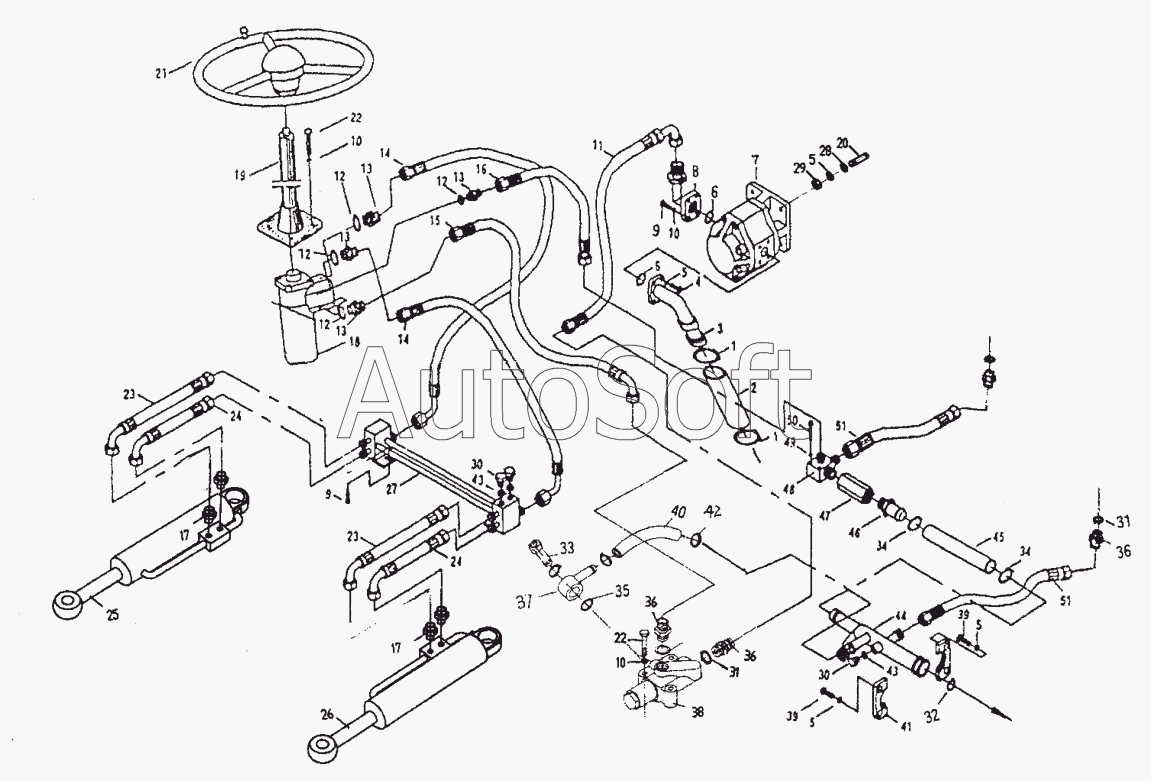

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***4 | ЗАЖИМ 75-85 | |
| 2 | Z***1 | ШЛАНГ | |
| 3 | Z***1 | ВХОДНАЯ МАСЛЯНАЯ ТРУБА | |
| 4 | G***6 | БОЛТ М10х30 | |
| 5 | G***7 | ШАЙБА 12 | |
| 6 | G***2 | КОЛЬЦО 18х2.65 | |
| 7 | C***0 | ШЕСТЕРЕННЫЙ НАСОС РУЛЕВОГО УПРАВЛЕНИЯ | |
| 8 | L***S | СОЕДИНЕНИЕ | |
| 9 | G***6 | БОЛТ М10х30 | |
| 10 | G***7 | ШАЙБА 12 | |
| 11 | L***7 | ШЛАНГ | |
| 12 | E***5 | ШАЙБА | |
| 13 | L***1 | СОЕДИНЕНИЕ | |
| 14 | L***9 | ШЛАНГ | |
| 15 | L***3 | ШЛАНГ | |
| 16 | L***0 | ШЛАНГ | |
| 17 | I***D | СОЕДИНЕНИЕ | |
| 18 | B***C | КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ | |
| 19 | F***F | КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ | |
| 20 | G***8 | ШТИФТ М12х36 | |
| 21 | Z***8 | ОБОЙМА ПОДШИПНИКА | |
| 22 | G***6 | БОЛТ М24x140 | |
| 23 | L***1 | ШЛАНГ | |
| 24 | L***2 | ШЛАНГ | |
| 25 | Z***2 | ЛЕВЫЙ ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ | |
| 26 | Z***6 | ПРАВЫЙ ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ | |
| 27 | L***1 | СОЕДИНИТЕЛЬНЫЙ БЛОК | |
| 28 | G***5 | ШАЙБА 12 | |
| 29 | G***6 | ГАЙКА | |
| 30 | J***7 | ЗАГЛУШКА М14х1.5 | |
| 31 | E***2 | ШАЙБА | |
| 32 | G***2 | КОЛЬЦО 18х2.65 | |
| 33 | Z***2 | БОЛТ | |
| 34 | J***4 | ЗАЖИМ 75-85 | |
| 35 | G***6 | КОЛЬЦО 75х3.1 | |
| 36 | L***5 | СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ | |
| 37 | Z***2 | ТРУБА | |
| 38 | F***H | КЛАПАН ПОДДЕРЖАНИЯ ПОСТОЯННОЙ СКОРОСТИ ПРОТЕКАНИЯ ЖИДКОСТИ | |
| 39 | G***6 | БОЛТ М10х30 | |
| 40 | J***4 | ЗАЖИМ 75-85 | |
| 41 | Z***1 | ФЛАНЕЦ | |
| 42 | Z***7 | ШЛАНГ d.19 | |
| 43 | Q***0 | ШАЙБА 27 | |
| 44 | L***1 | ТРУБА | |
| 45 | Z***3 | ШЛАНГ | |
| 46 | Z***4 | СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ | |
| 47 | C***0 | КОНТРОЛЬНЫЙ КЛАПАН | |
| 48 | L***2 | СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ | |
| 49 | G***7 | ШАЙБА 12 | |
| 50 | G***6 | БОЛТ М8x40 | |
| 51 | L***8 | ШЛАНГ |
