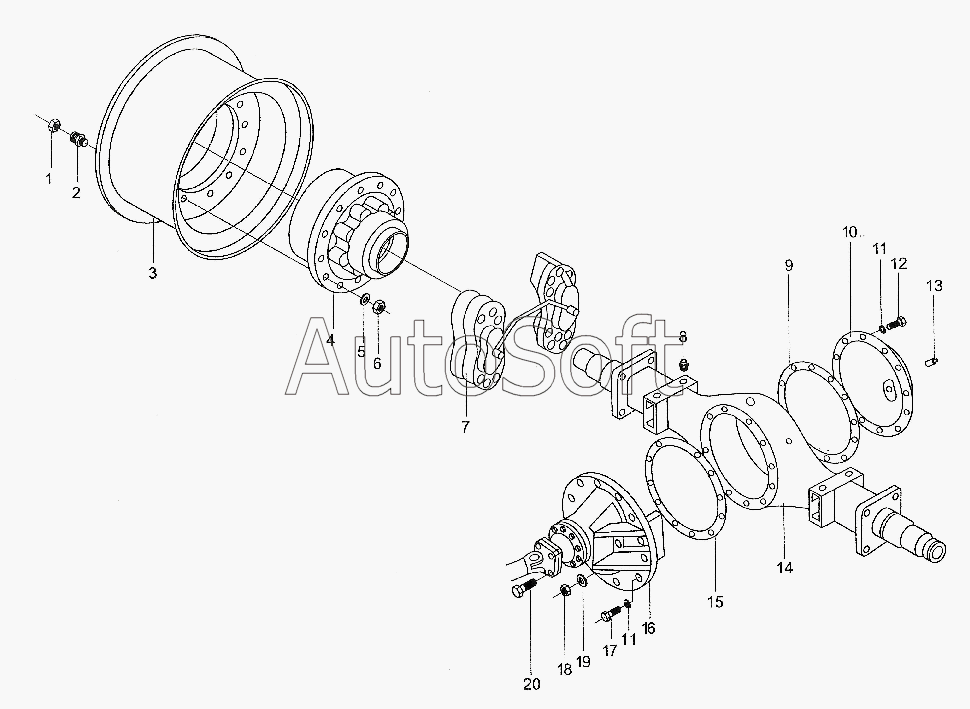

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Система заднего и переднего моста
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Конусная гайка | |
| 2 | Z***A | Футорка | |
| 3 | Z***H | Обод колеса | |
| 4 | Z***2 | Планетарный редуктор | |
| 5 | G***7 | Шайба 12 | |
| 6 | G***6 | Гайка | |
| 7 | 5***0 | Дисковый тормоз | |
| 8 | Q***1 | Воздушное сопло | |
| 9 | 2***2 | Прокладка | |
| 10 | Z***2 | Задняя крышка | |
| 11 | G***7 | Шайба 12 | |
| 12 | G***6 | Болт | |
| 13 | Q***3 | Тавотница Z3/8 | |
| 14 | Z***A | Корпус моста | |
| 15 | Z***1 | Прокладка | |
| 16 | Z***1 | Главная задняя передача | |
| 17 | G***6 | Болт | |
| 18 | G***6 | Гайка | |
| 19 | G***7 | Шайба 12 | |
| 20 | Z***2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
