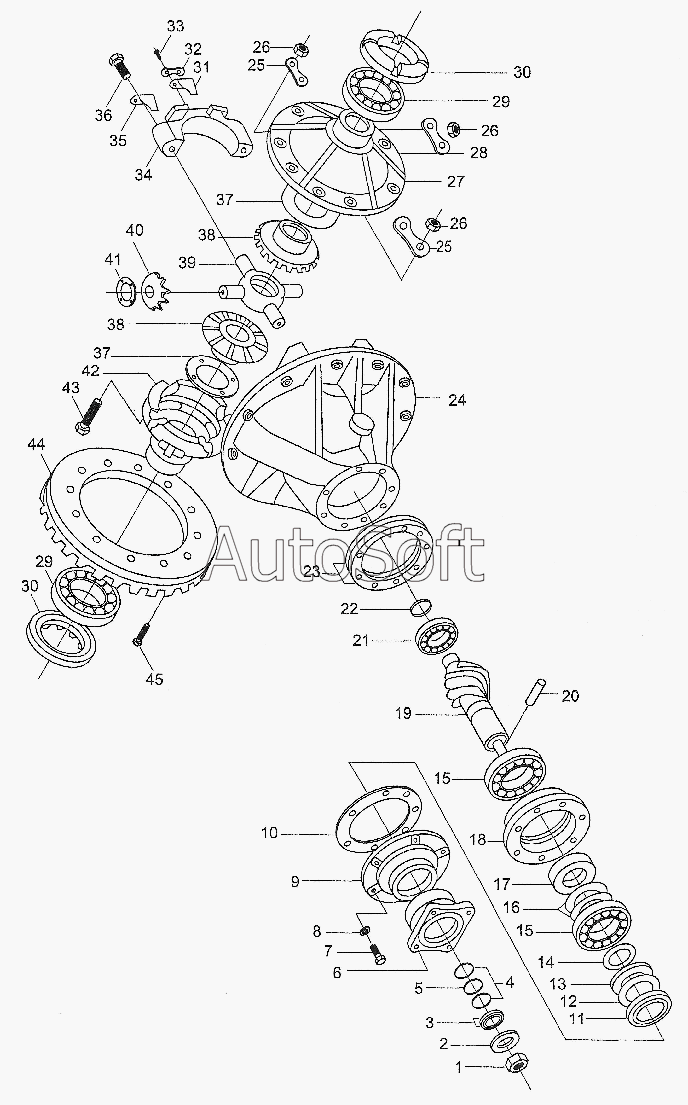

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Система главной передачи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***7 | Гайка | |
| 2 | 2***1 | Шайба 27 | |
| 3 | Z***2 | Регулировочная шайба | |
| 4 | Z***3 | Круглый щит | |
| 5 | G***2 | Кольцо | |
| 6 | Z***1 | Впускной фланец | |
| 7 | G***6 | Болт | |
| 8 | G***7 | Шайба 12 | |
| 9 | Z***1 | Сальник | |
| 10 | Z***6 | Прокладка | |
| 11 | 2***8 | Внешний сальник | |
| 12 | 2***9 | Направляющее кольцо | |
| 13 | 2***7 | Внутренний сальник | |
| 14 | 2***2 | Упорная шайба | |
| 15 | G***4 | Конический роликоподшипник | |
| 16 | 2***4 | Корректирующая прокладка | |
| 17 | 2***9 | Промежуточное кольцо | |
| 18 | Z***0 | Букса | |
| 19 | Z***2 | Ведущая шестерня | |
| 20 | G***6 | Шплинт | |
| 21 | G***7 | Шарикоподшипник | |
| 22 | G***6 | Пружинный зажим | |
| 23 | Z***7 | Корректирующая прокладка | |
| 24 | Z***1 | Главный редуктор | |
| 25 | 2***7 | фиксатор | |
| 26 | G***6 | Гайка | |
| 27 | 2***7 | Дифференциал | |
| 28 | 2***7 | Фиксатор | |
| 29 | G***4 | Конический роликоподшипник | |
| 30 | 2***1 | Регулировочная гайка | |
| 31 | 2***3 | Фиксатор | |
| 32 | 2***4 | Фиксатор | |
| 33 | G***6 | Болт | |
| 34 | Z***2 | Крышка подшипника дифференциала | |
| 35 | 2***1 | Фиксирующая прокладка | |
| 36 | 2***9 | Болт | |
| 37 | 2***6 | Шайба шестерни полувала | |
| 38 | 2***5 | Шестерня полувала | |
| 39 | 2***1 | Перекрестный вал | |
| 40 | 2***5 | Планетарная шестерня | |
| 41 | 2***6 | Прокладка планетарной шестерни | |
| 42 | 2***8 | Правый дифференциал | |
| 43 | 2***6 | Болт | |
| 44 | Z***3 | Ведомая спиральная шестерня | |
| 45 | 2***6 | Болт М14x1.5 |
