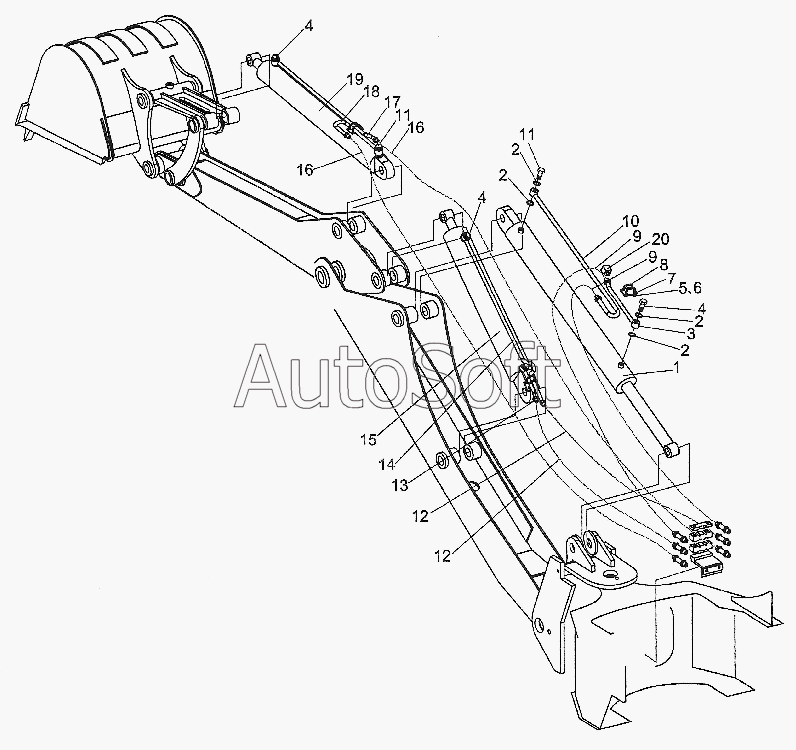

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Гидравлический аппарат рабочего устройства
1
2
2
2
2
3
4
4
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***3 | Гидроцилиндр со стрелой | |
| 2 | J***7 | Шайба | |
| 3 | W***2 | Стальная труба | |
| 4 | W***4 | Полый болт М22x1.5 | |
| 5 | G***6 | Гайка | |
| 6 | G***7 | Шайба 12 | |
| 7 | W***2 | Крепежная пластинка | |
| 8 | W***1 | У-болт | |
| 9 | W***А | Шланг 16II-1700 | |
| 10 | W***7 | Стальная труба | |
| 11 | W***6 | Полый болт М22x1.5 | |
| 12 | W***А | Шланг 16II-3900 | |
| 13 | W***8 | Стальная труба | |
| 14 | W***5 | Стальная труба | |
| 15 | W***. | Ковшовый цилиндр | |
| 16 | W***А | Стальная труба | |
| 17 | W***1 | Ковшовый гидроцилиндр | |
| 18 | W***2 | Направляющий сердечник | |
| 19 | W***9 | Запорный вентиль | |
| 20 | X***5 | XSF-F25L-125 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
