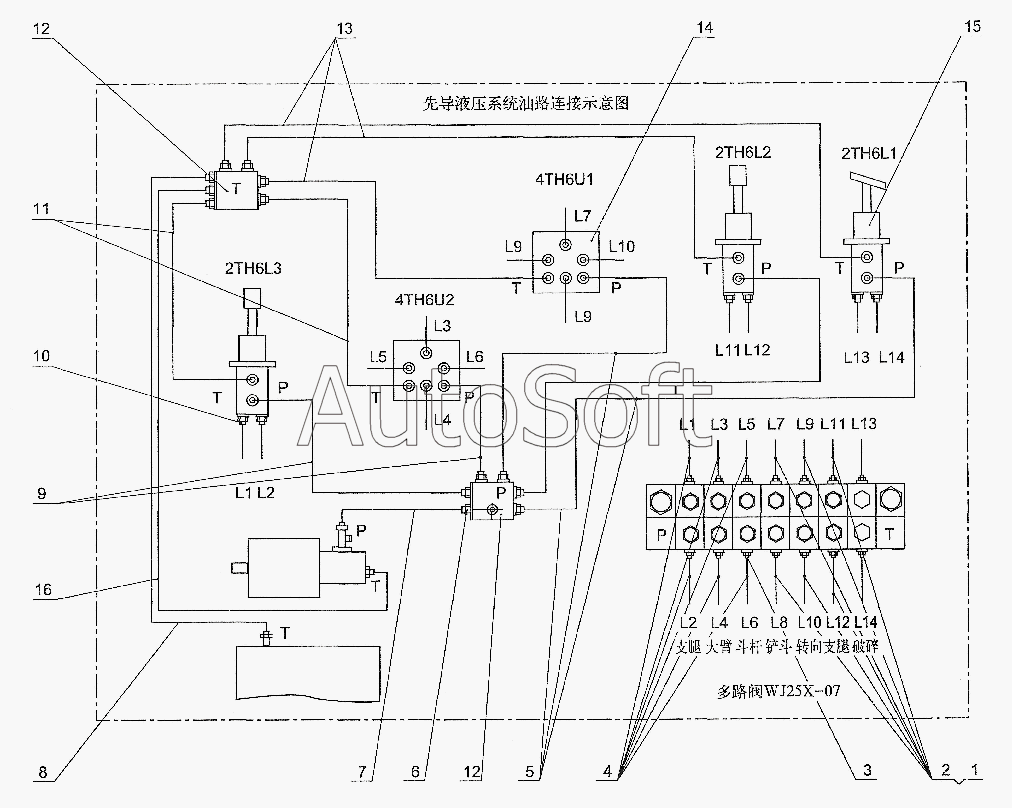

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Ведущая гидравлическая система
9
16
15
14
13
12
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***7 | Шайба | |
| 2 | W***1 | Шланг 6I | |
| 3 | W***2 | Соединительная втулка | |
| 4 | W***3 | Шланг 6I | |
| 5 | W***4 | Шланг 6I-1400 | |
| 6 | W***6 | Соединительная втулка | |
| 7 | W***А | Шланг 8I-2200 | |
| 8 | W***А | Шланг 8I-2800 | |
| 9 | W***А | Шланг 6I | |
| 10 | W***1 | Соединительная втулка | |
| 11 | W***А | Шланг 6I-500 | |
| 12 | W***А | Входной и обратный топливный блок | |
| 13 | W***А | Шланг 8I-1200 | |
| 14 | 4***U | Клапан с гидроусилителем | |
| 15 | 2***L | Клапан с гидроусилителем | |
| 16 | W***А | Шланг 6I-1200 | |
| 17 | W***5 | Зажим |
