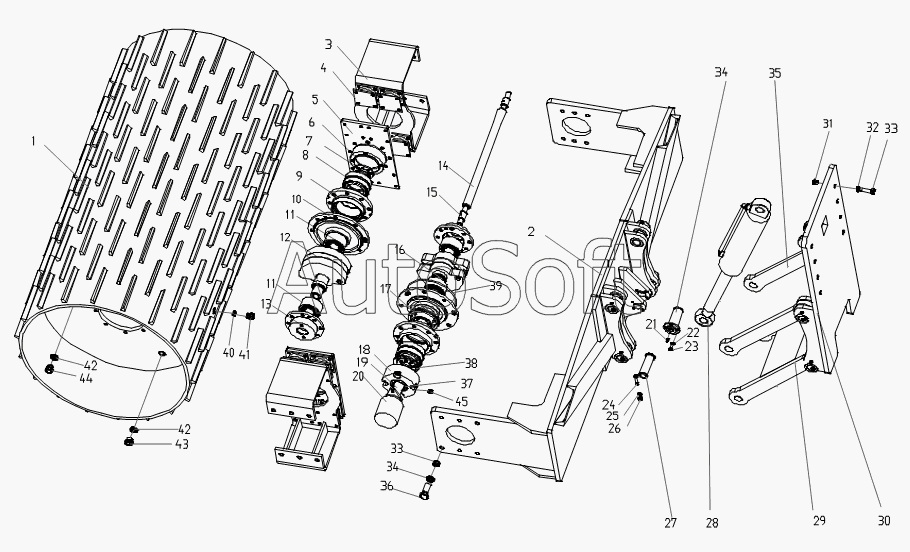

Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR (2010). Ice-broken device GR215
35
24
25
26
27
28
29
30
31
32
33
33
34
34
23
36
37
38
39
40
41
42
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Ice-broken wheel | |
| 2 | 0***4 | Frame | |
| 3 | 0***9 | Link bracket | |
| 4 | 0***5 | Damping mass | |
| 5 | 0***4 | Fixing board | |
| 6 | 0***6 | Bearing lid | |
| 7 | 0***8 | Bearing gland | |
| 8 | 1***9 | Frame bearing | |
| 9 | 0***0 | Bearing seat | |
| 10 | 0***8 | Bearing seat | |
| 11 | 1***8 | Bearing 22312 | |
| 12 | 0***9 | Left eccentric axle | |
| 13 | 0***2 | Inner bearing seat | |
| 14 | 0***7 | Connecting axle | |
| 15 | 0***1 | Rubber cover | |
| 16 | 0***1 | Right eccentric axle | |
| 17 | 1***4 | Oil seal | |
| 18 | 0***0 | Motor connecting set | |
| 19 | 0***2 | Spline cover | |
| 20 | 1***4 | Motor | |
| 21 | 1***2 | Conical Grease Nipple M10X1 | |
| 22 | 1***8 | Washer 10 | |
| 23 | 1***2 | Bolt M10X30 | |
| 24 | 1***0 | Bolt M12X100 | |
| 25 | 1***5 | Washer 12 | |
| 26 | 1***2 | Nut 12 | |
| 27 | 0***7 | Axle | |
| 28 | 1***7 | Hydro cylinder | |
| 29 | 0***3 | Connecting rod bracket | |
| 30 | 0***3 | Front board | |
| 31 | 1***8 | Nut 20 | |
| 32 | 1***6 | Washer 20 | |
| 33 | 1***2 | Bolt M20X120 | |
| 34 | 0***2 | Axle | |
| 35 | 0***1 | Connecting rod | |
| 36 | 1***2 | Bolt M20X80 | |
| 37 | 1***4 | O ring 103x3.55 | |
| 38 | 1***1 | O ring 160x3.55 | |
| 39 | 1***2 | O ring 307x5.3 | |
| 40 | 1***6 | Washer 18 | |
| 41 | 1***9 | Whorl plug M18X1.5 | |
| 42 | 1***2 | Washer 30 | |
| 43 | 0***7 | Whorl plug to observe oil level | |
| 44 | 0***3 | Oil plug | |
| 45 | 1***4 | Ventilate plug |
