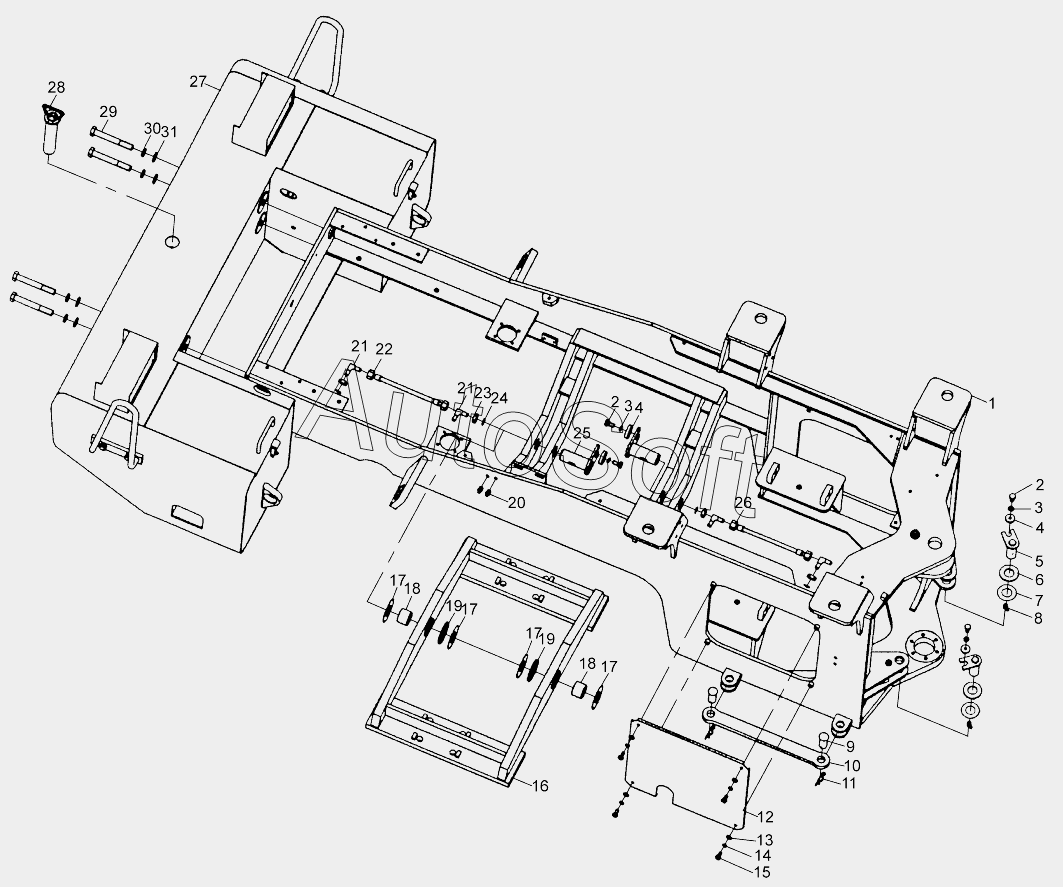

Каталог запасных частей к технике: XCMG LW300KN (2013). Система задней рамы 252606468 LW300KN
16
31
30
29
28
27
26
25
24
23
22
22
21
21
20
19
19
18
18
17
17
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Задняя рама | |
| 1 | 2***7 | Задняя рама | |
| 2 | 8***4 | Болт М10х20 | |
| 3 | 8***4 | Шайба 10 | |
| 4 | 2***3 | Шайба | |
| 5 | 2***0 | Шворень | |
| 6 | 2***3 | Шайба | |
| 7 | 2***4 | Шайба | |
| 8 | 8***6 | Масленка M10x1 | |
| 9 | 8***4 | Штифт В32х70 | |
| 10 | 2***2 | Стопорный стержень рамы | |
| 11 | 2***8 | 251500108 | |
| 12 | 2***4 | Сбор правой колпачковой плиты | |
| 13 | 8***9 | Шайба 8 | |
| 14 | 8***0 | Шайба 8 | |
| 15 | 8***3 | Болт М8х16 | |
| 16 | 2***2 | Вспомогательная рама | |
| 17 | 2***5 | Регулирующая шайба | |
| 18 | 2***0 | Комплект | |
| 19 | 2***8 | Медная шайба | |
| 20 | 8***6 | Масленка M10x1 | |
| 21 | 8***1 | Корпус соединения 6 | |
| 22 | 2***3 | Труба тавота заднего штифта | |
| 23 | 8***5 | Замковая гайка 6 | |
| 24 | 8***9 | Шайба 10 | |
| 25 | 2***2 | Палец вспомогательной рамы | |
| 26 | 2***1 | Труба тавота переднего штифта | |
| 27 | 2***2 | Противовес в сборе | |
| 28 | 2***1 | Буксирный палец | |
| 29 | 8***1 | Болт М24х200 | |
| 30 | 8***4 | Шайба 24 | |
| 31 | 8***1 | Шайба 24 |
