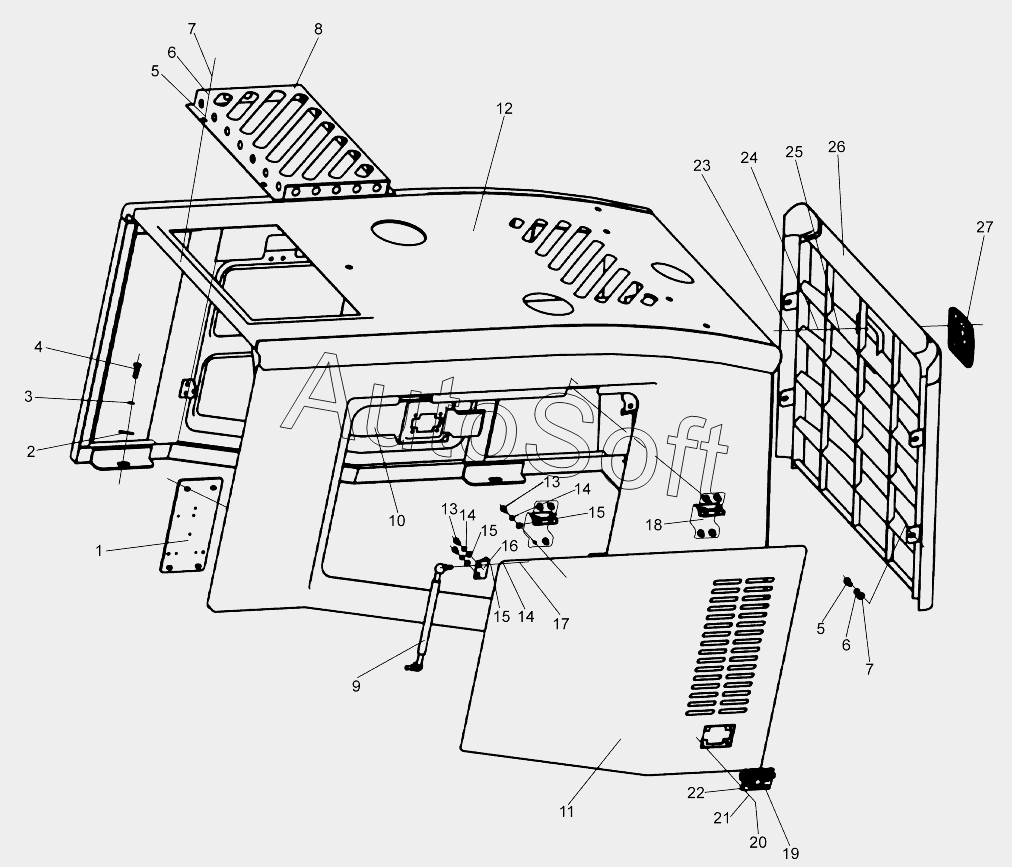

Каталог запасных частей к технике: XCMG LW300KN (2013). Капот двигателя 252604696 LW300KN
1
2
3
3
4
5
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Монтажная панель реле | |
| 2 | 8***0 | Шайба 12 | |
| 3 | 8***8 | Шайба 12 | |
| 4 | 8***8 | Болт M12x35 | |
| 5 | 8***7 | Шайба 10 | |
| 6 | 8***4 | Шайба 10 | |
| 7 | 8***7 | Болт М10х25 | |
| 8 | 2***5 | Защитный кожух кондиционера | |
| 9 | 8***2 | Воздушная пружина | |
| 10 | 2***4 | Сборка правой дверки | |
| 11 | 2***1 | Сборка левой дверки | |
| 12 | 2***7 | Сборка сварочного капота | |
| 13 | 8***8 | Болт М8х20 | |
| 14 | 8***0 | Шайба 8 | |
| 15 | 8***9 | Шайба 8 | |
| 16 | 2***4 | Кронштейн крепления | |
| 17 | 8***5 | Гайка М8 | |
| 18 | 2***6 | дверная петля | |
| 19 | 8***5 | Замок двери | |
| 20 | 8***2 | Болт М6х16 | |
| 21 | 8***0 | Шайба М6 | |
| 22 | 8***9 | Шайба М6 | |
| 23 | 8***6 | Гайка M5 | |
| 24 | 8***9 | Шайба 5 | |
| 25 | 8***9 | Шайба 5 | |
| 26 | 2***0 | Задний защитный кожух | |
| 27 | 2***9 | Этикетка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
