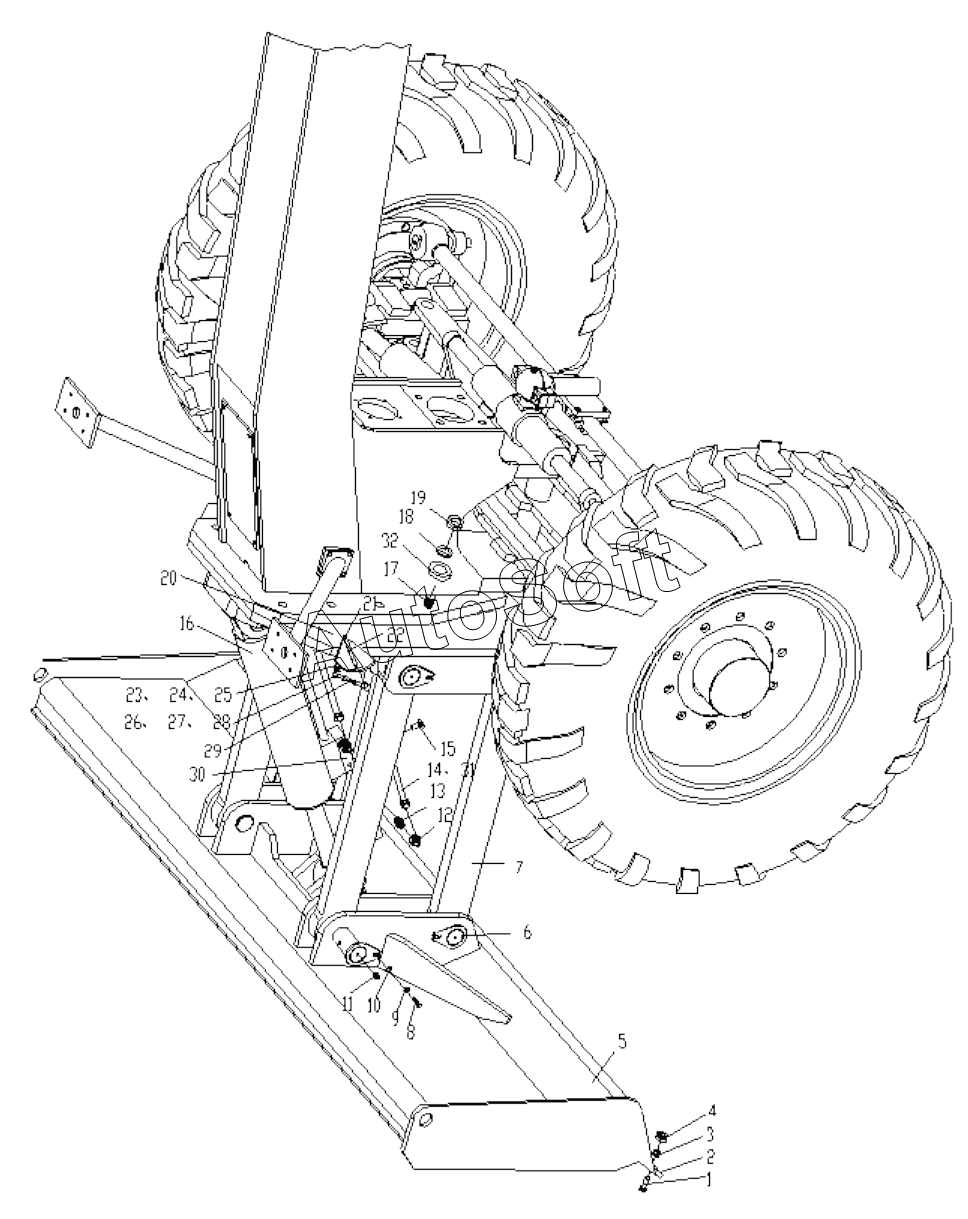

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 380300468 Front Blade
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Hinged cover bolt | |
| 2 | 3***9 | Blade | |
| 3 | 8***3 | Washer | |
| 4 | 8***0 | Nut | |
| 5 | 3***1 | Blade | |
| 6 | 3***2 | Pin shaft | |
| 7 | 3***0 | Link rod | |
| 8 | 8***7 | Болт М8х25 | |
| 9 | 8***5 | Washer | |
| 10 | 8***9 | Шайба 8 | |
| 11 | 8***8 | Oil cup | |
| 12 | 8***1 | Right angle union joint | |
| 13 | 8***4 | Joint | |
| 14 | 8***9 | Hose assy | |
| 15 | 8***5 | Screw | |
| 16 | 8***7 | Oil cylinder for front moldboard | |
| 17 | 8***5 | Bolt | |
| 18 | 8***3 | Шайба 20 | |
| 19 | 8***2 | Nut | |
| 20 | 3***5 | Seat | |
| 21 | 8***3 | Гайка М6 | |
| 22 | 3***1 | Pointer | |
| 23 | 3***7 | Pointer axle | |
| 24 | 3***8 | Seamless steel tube | |
| 25 | 8***5 | Deep groove ball bearing | |
| 26 | 8***8 | Гайка М10 | |
| 27 | 8***4 | Шайба 10 | |
| 28 | 8***6 | Spherical joint bearing | |
| 29 | 3***7 | Lever | |
| 30 | 8***0 | Balance valve | |
| 32 | 8***2 | Шайба 20 |
