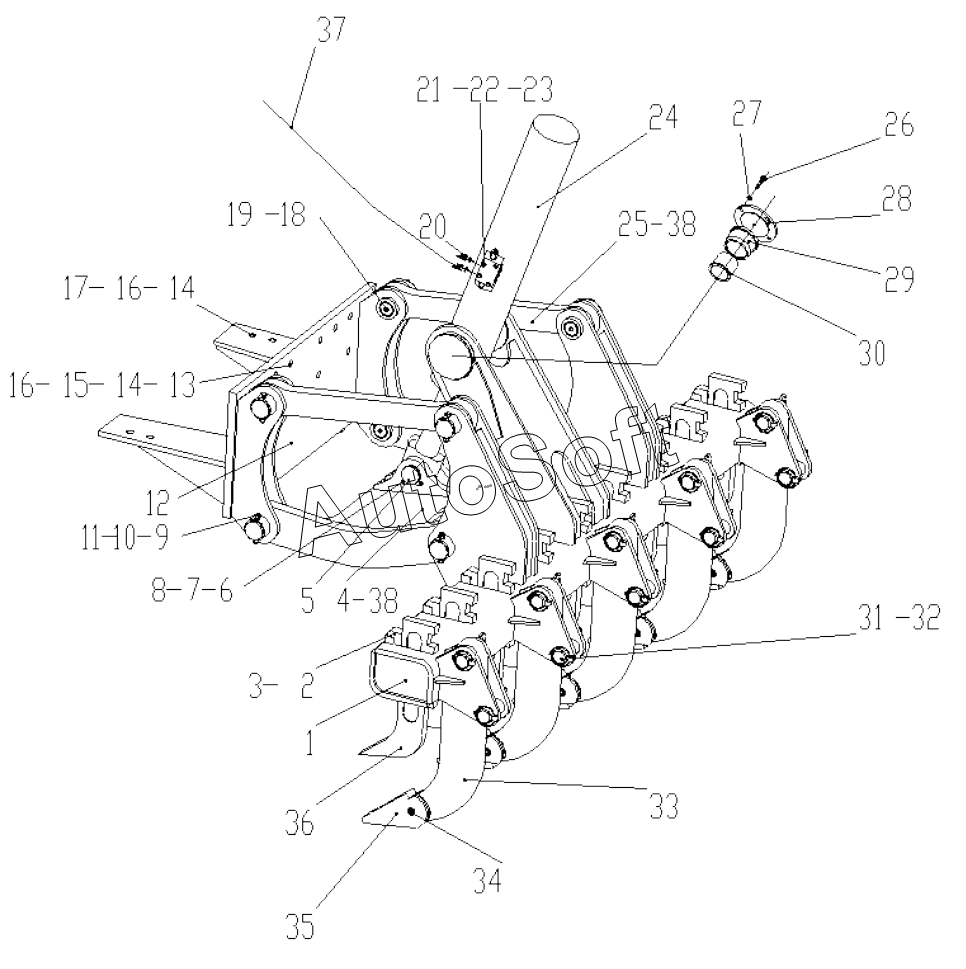

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 380300111 Rear Ripper
30
20
21
22
24
25
26
27
28
29
19
31
32
33
34
35
36
37
38
38
10
2
3
4
5
6
7
8
9
1
11
12
13
14
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Shank | |
| 2 | 3***4 | Pin | |
| 3 | 8***2 | Cotter pin | |
| 4 | 3***1 | Drag rod | |
| 5 | 3***9 | Pin shaft | |
| 6 | 8***8 | Болт М8х20 | |
| 7 | 8***0 | Шайба 8 | |
| 8 | 3***0 | Block | |
| 9 | 8***3 | Bolt | |
| 10 | 8***8 | Шайба 12 | |
| 11 | 8***9 | Гайка М12 | |
| 12 | 3***3 | Seat | |
| 13 | 8***9 | Bolt | |
| 14 | 8***3 | Шайба 20 | |
| 15 | 8***2 | Гайка М20 | |
| 16 | 8***2 | Шайба 20 | |
| 17 | 8***4 | Bolt | |
| 18 | 8***2 | Pin shaft | |
| 19 | 8***5 | Oil cup | |
| 20 | 8***4 | Joint | |
| 21 | 8***0 | Balance valve | |
| 22 | 8***1 | Bolt | |
| 24 | 8***4 | Rear scarifier cylinder | |
| 25 | 3***4 | Upper bar | |
| 26 | 8***3 | Болт М10х30 | |
| 27 | 8***4 | Шайба 10 | |
| 28 | 3***1 | Cover | |
| 29 | 3***9 | Sleeve | |
| 30 | 3***0 | Sleeve | |
| 31 | 3***7 | Elastic pin | |
| 32 | 3***8 | Pin | |
| 33 | 3***7 | Cutter shaft | |
| 34 | 8***4 | Elastic round pin | |
| 35 | 3***8 | Cutter tooth | |
| 36 | 3***3 | Rake tooth | |
| 37 | 8***6 | Hose assy | |
| 38 | 3***6 | Sleeve |
