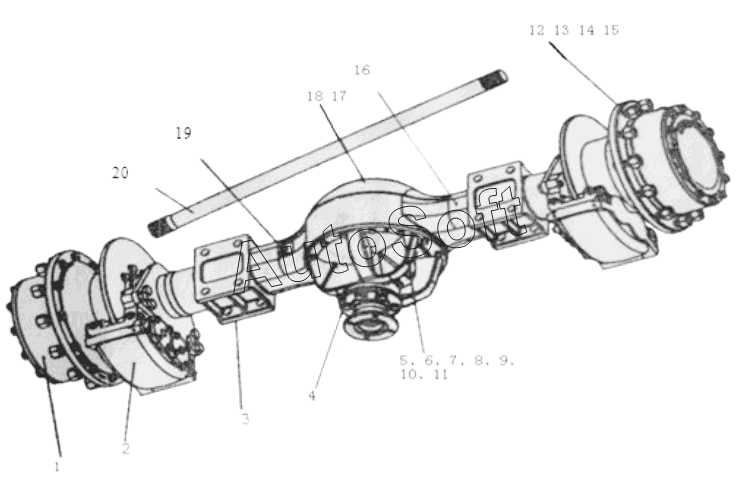

Каталог запасных частей к технике: XCMG ZL30BR (2014). Semi-axle assembly
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Бортовой редуктор в сборе | |
| 2 | 4***0 | Тормоз в сборе | |
| 3 | 8***0 | Картер переднего моста в сборе | |
| 3 | 8***0 | Картер заднего моста в сборе | |
| 4 | 7***A | Front axle speed reduction main device assembly | |
| 4 | 7***B | Rear axle main speed reduction device assembly | |
| 5 | G***5 | Болт M10x30 | |
| 6 | G***7 | Washer | |
| 7 | G***0 | Гайка M6 | |
| 8 | 7***3 | Гайка | |
| 9 | 7***2 | Шайба | |
| 10 | 7***3 | Неподвижная коническая втулка | |
| 11 | 7***8 | Болт M10x40 | |
| 12 | 7***8 | Гайка M20x1.5 | |
| 13 | 7***9 | Шайба 20 | |
| 14 | G***0 | Гайка обода колеса | |
| 15 | G***7 | Peg | |
| 16 | Z***1 | Надпись переднего и заднего мостов | |
| 17 | 7***7 | Заглушка | |
| 18 | J***7 | Шайба | |
| 19 | Q***9 | Вентиляционная пробка | |
| 20 | 8***D | Полуось |
