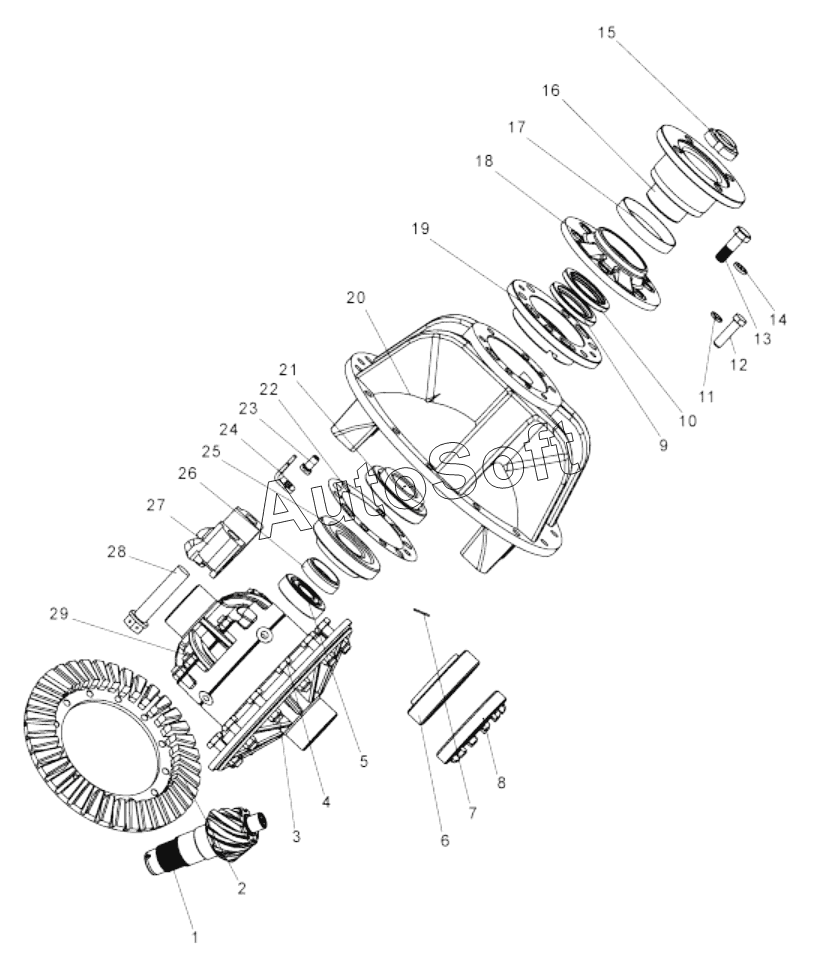

Каталог запасных частей к технике: XCMG ZL30BR (2014). Decelerator set
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***A | Ведущая спиральная коническая шестерня | |
| 1 | Z***B | Ведущая спиральная коническая шестерня | |
| 2 | Z***A | Ведомое гипоидное зубчатое колесо | |
| 2 | Z***B | Ведомое гипоидное зубчатое колесо | |
| 3 | G***0 | Nut | |
| 4 | 7***3 | Bolt | |
| 5 | G***4 | ПОДШИПНИК | |
| 6 | G***4 | ПОДШИПНИК 30313 | |
| 7 | G***4 | Жеоезная проволока 1.6X600 | |
| 8 | Z***3 | Регулировочная гайка | |
| 9 | G***8 | Консервация FB70x95x12B | |
| 10 | O***8 | Oil seal | |
| 11 | G***7 | Washer | |
| 12 | G***0 | Dowel | |
| 13 | G***0 | Dowel | |
| 14 | G***7 | Washer | |
| 15 | Z***1 | Замковая гайка | |
| 16 | 8***4 | Соединительный фланец | |
| 17 | Z***2 | Пылезащитный кожух | |
| 18 | Z***3 | Крышка | |
| 19 | Z***6 | Гнездо подшипника | |
| 20 | 8***A | Decelerator | |
| 21 | G***4 | ПОДШИПНИК 30313 | |
| 22 | Z***5 | Регулирующая шайба | |
| 23 | G***8 | Болт M10x20 | |
| 24 | Z***A | Замочная пластина | |
| 25 | G***4 | ПОДШИПНИК 30313 | |
| 26 | Z***A | Блок регулировочного промежуточного тела | |
| 27 | 7***3 | Bearing Cage | |
| 28 | 7***0 | Bolt M22X2.5X99 | |
| 29 | Z***1 | Дифференциал в сборе |
