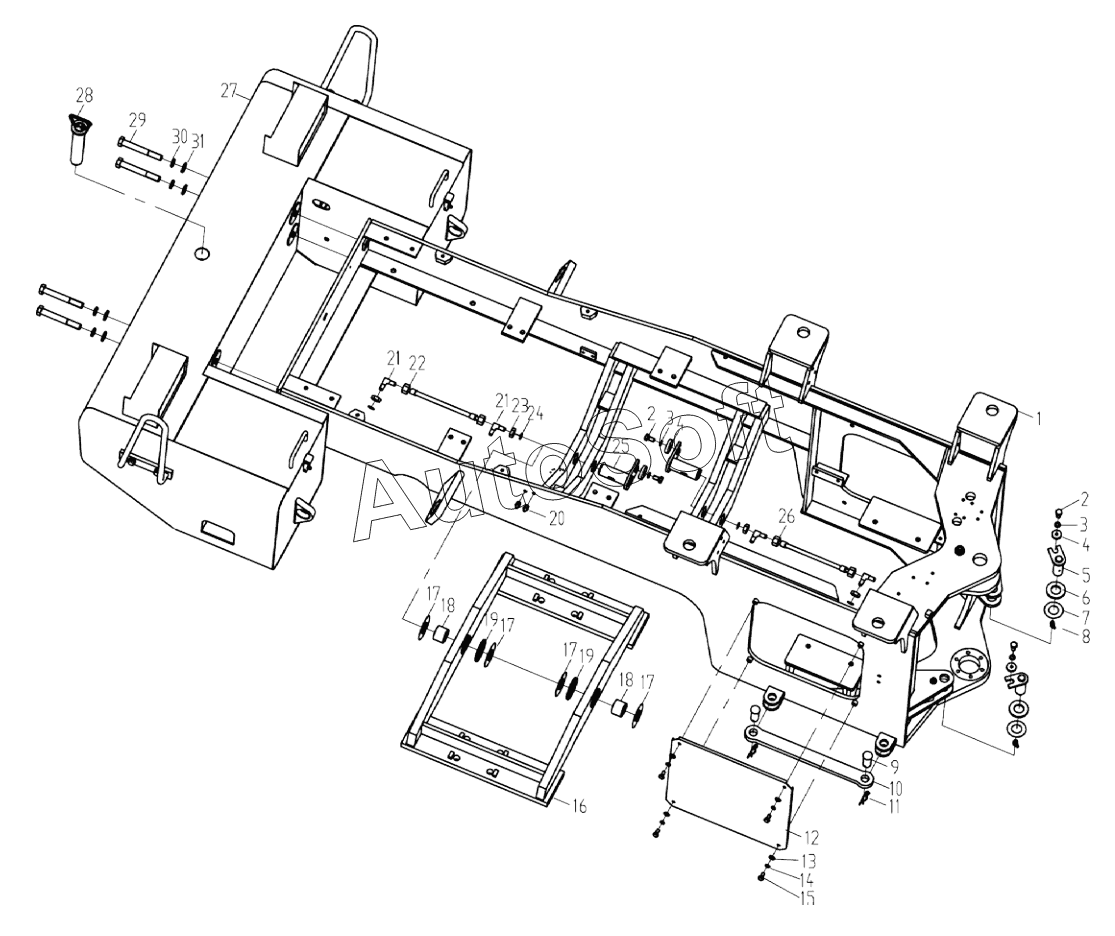

Каталог запасных частей к технике: XCMG ZL30BR (2014). Rear structure
16
31
30
29
28
27
26
25
24
23
22
21
21
20
19
19
18
18
17
17
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Rear frame | |
| 2 | 8***4 | Болт М10х20 | |
| 3 | 8***4 | Шайба 10 | |
| 4 | 2***3 | Шайба | |
| 5 | 2***4 | Шворень | |
| 6 | 2***3 | Шайба | |
| 7 | 2***4 | Шайба | |
| 8 | 8***9 | Масленка 45°М10х1 | |
| 9 | 8***4 | Штифт В32х70 | |
| 10 | 2***2 | Стопорный стержень рамы | |
| 11 | 2***8 | 251500108 | |
| 12 | 2***5 | Right fender | |
| 13 | 8***9 | Шайба 8 | |
| 14 | 8***0 | Шайба 8 | |
| 15 | 8***3 | Болт М8х16 | |
| 16 | 2***2 | Вспомогательная рама | |
| 17 | 2***5 | Регулирующая шайба | |
| 18 | 2***0 | Комплект | |
| 19 | 2***8 | Медная шайба | |
| 20 | 8***6 | Масленка M10x1 | |
| 21 | 8***1 | Корпус соединения 6 | |
| 22 | 2***3 | Труба тавота заднего штифта | |
| 23 | 8***5 | Замковая гайка 6 | |
| 24 | 8***7 | Шайба | |
| 25 | 2***2 | Палец вспомогательной рамы | |
| 26 | 2***1 | Труба тавота переднего штифта | |
| 27 | 2***1 | Counterweight assembly | |
| 28 | 2***6 | Буксирный палец | |
| 29 | 8***1 | Nut | |
| 30 | 8***4 | Шайба 24 | |
| 31 | 8***1 | Шайба 24 |
