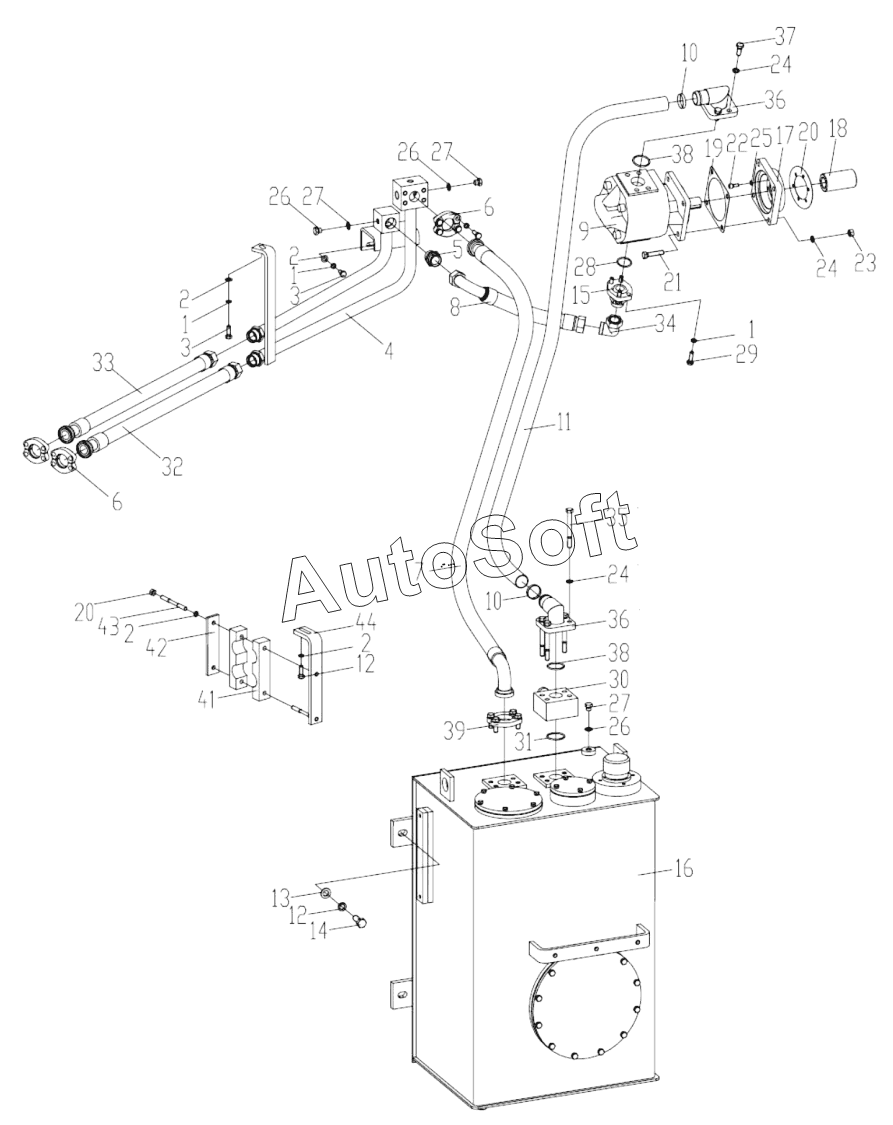

Каталог запасных частей к технике: XCMG ZL30BR (2014). Hydraulic operating system
34
23
24
24
24
25
26
26
26
27
27
27
28
29
30
31
32
33
22
35
36
36
37
38
38
39
40
41
42
43
44
12
12
2
2
2
2
3
3
4
5
6
6
7
8
9
10
10
11
1
1
1
13
14
15
16
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Шайба 10 | |
| 2 | 8***7 | Шайба 10 | |
| 3 | 8***7 | Болт М10х25 | |
| 4 | 2***0 | Pipe | |
| 5 | 8***1 | Connector | |
| 6 | 8***2 | Блок фланцев | |
| 7 | 2***8 | Hose set | |
| 8 | 2***9 | Hose set | |
| 9 | 8***4 | Gear pump | |
| 10 | 8***3 | Кольцевой хомут из двух стальных проловок 50-55 | |
| 11 | 2***6 | Hose set | |
| 12 | 8***6 | Washer | |
| 13 | 8***3 | Шайба 16 | |
| 14 | 8***1 | Болт M16x40 | |
| 15 | 2***0 | Connector | |
| 16 | 2***1 | Hydraulic oil tank | |
| 16 | 2***8 | Корпус маслобака | |
| 17 | 2***3 | Фланец | |
| 18 | 2***2 | Соединительная букса | |
| 19 | 2***8 | Бумажная прокладка | |
| 20 | 2***3 | Бумажная прокладка | |
| 21 | 8***0 | Болт M12x55 | |
| 22 | 8***4 | Винт М8х20 | |
| 23 | 8***9 | Гайка М12 | |
| 24 | 8***8 | Шайба 12 | |
| 25 | 8***0 | Шайба 8 | |
| 26 | 8***7 | Пробка M14x1.5 | |
| 27 | 8***0 | Шайба 14 | |
| 28 | 8***8 | О-образное уплотнительное кольцо | |
| 29 | 8***2 | Screw | |
| 30 | 2***4 | Block | |
| 31 | 8***9 | О-образное кольцо | |
| 32 | 2***1 | Hose set | |
| 33 | 2***2 | Hose set | |
| 34 | 8***1 | Connector | |
| 35 | 8***4 | Screw | |
| 36 | 2***5 | Pipe | |
| 37 | 8***6 | Болт М12х30 | |
| 38 | 8***0 | O-ring | |
| 39 | 8***8 | Flange component | |
| 40 | 8***8 | Гайка М10 | |
| 41 | 2***7 | Rubber plate | |
| 42 | 2***8 | Pressure plate | |
| 43 | 8***0 | Screw | |
| 44 | 2***6 | Support plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
