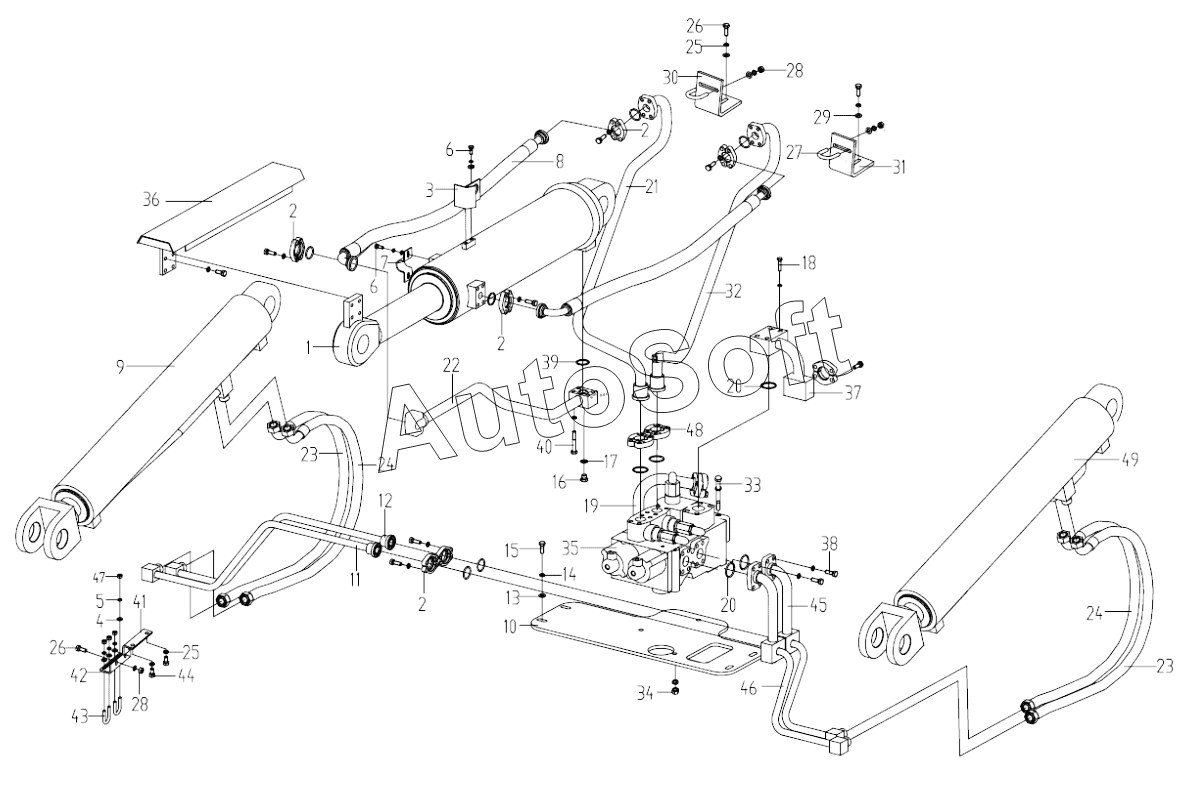

Каталог запасных частей к технике: XCMG ZL30BR (2014). Hydraulic operating system
38
26
26
27
28
28
29
30
31
32
33
34
35
36
37
25
25
39
40
41
42
43
44
45
46
47
48
49
49
12
1
2
2
2
3
4
5
6
6
7
8
9
9
10
11
1
13
14
15
16
17
18
19
20
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Цилиндр поворотного ковша | |
| 1 | 8***4 | Cylinder | |
| 2 | 8***9 | Flange component | |
| 3 | 9***9 | Support | |
| 4 | 8***0 | Шайба 8 | |
| 5 | 8***9 | Шайба 8 | |
| 6 | 8***8 | Болт М8х20 | |
| 7 | 2***5 | Нажимная планка | |
| 8 | 2***9 | Резиновая типа F | |
| 9 | 8***3 | Cylinder | |
| 9 | 8***5 | Cylinder | |
| 10 | 2***0 | Упорная планка распределительного клапана | |
| 11 | 2***1 | Право-передняя стальная труба стрелы | |
| 12 | 2***2 | Право-задняя стальная труба стрелы | |
| 13 | 8***0 | Шайба 12 | |
| 14 | 8***8 | Шайба 12 | |
| 15 | 8***8 | Болт M12x35 | |
| 16 | 8***7 | Пробка M14x1.5 | |
| 17 | 8***0 | Шайба 14 | |
| 18 | 8***9 | Screw | |
| 19 | 2***3 | Всасывающая труба распределительного клапана | |
| 20 | 8***8 | О-образное уплотнительное кольцо | |
| 21 | 2***9 | Правая стальная труба цилиндра опрокидывающего ковша | |
| 22 | 2***2 | Стальная труба в сборе | |
| 23 | 2***6 | Резиновая труба в сборе | |
| 24 | 2***7 | Резиновая труба в сборе | |
| 25 | 8***4 | Шайба 10 | |
| 26 | 8***7 | Болт М10х25 | |
| 27 | 2***7 | U-образный болт | |
| 28 | 8***8 | Гайка М10 | |
| 29 | 8***7 | Шайба 10 | |
| 30 | 2***6 | Упорная планка | |
| 31 | 2***6 | Упорная планка | |
| 32 | 2***0 | Левая стальная труба цилиндра опрокидывающего ковша | |
| 33 | 8***1 | Шпилька M12x180 | |
| 34 | 8***9 | Гайка М12 | |
| 35 | 8***6 | Distribution valve | |
| 36 | 2***7 | Защитный кожух | |
| 37 | 2***5 | Обратная стальная труба распределительного клапана | |
| 38 | 8***3 | Болт М10х30 | |
| 39 | 8***8 | О-образное кольцо 32.5x3.55G | |
| 40 | 8***1 | Болт M10x65 | |
| 41 | 2***7 | Верхний опорный лист | |
| 42 | 2***8 | Нижняя упорная планка | |
| 43 | 2***2 | U-образный болт | |
| 44 | 8***4 | Болт М10х20 | |
| 45 | 2***7 | Лево-задняя стальная труба стрелы | |
| 46 | 2***8 | Лево-передняя стальная труба стрелы | |
| 47 | 8***5 | Гайка М8 | |
| 48 | 8***2 | Блок фланцев | |
| 49 | 8***4 | Cylinder | |
| 49 | 8***6 | Cylinder |
