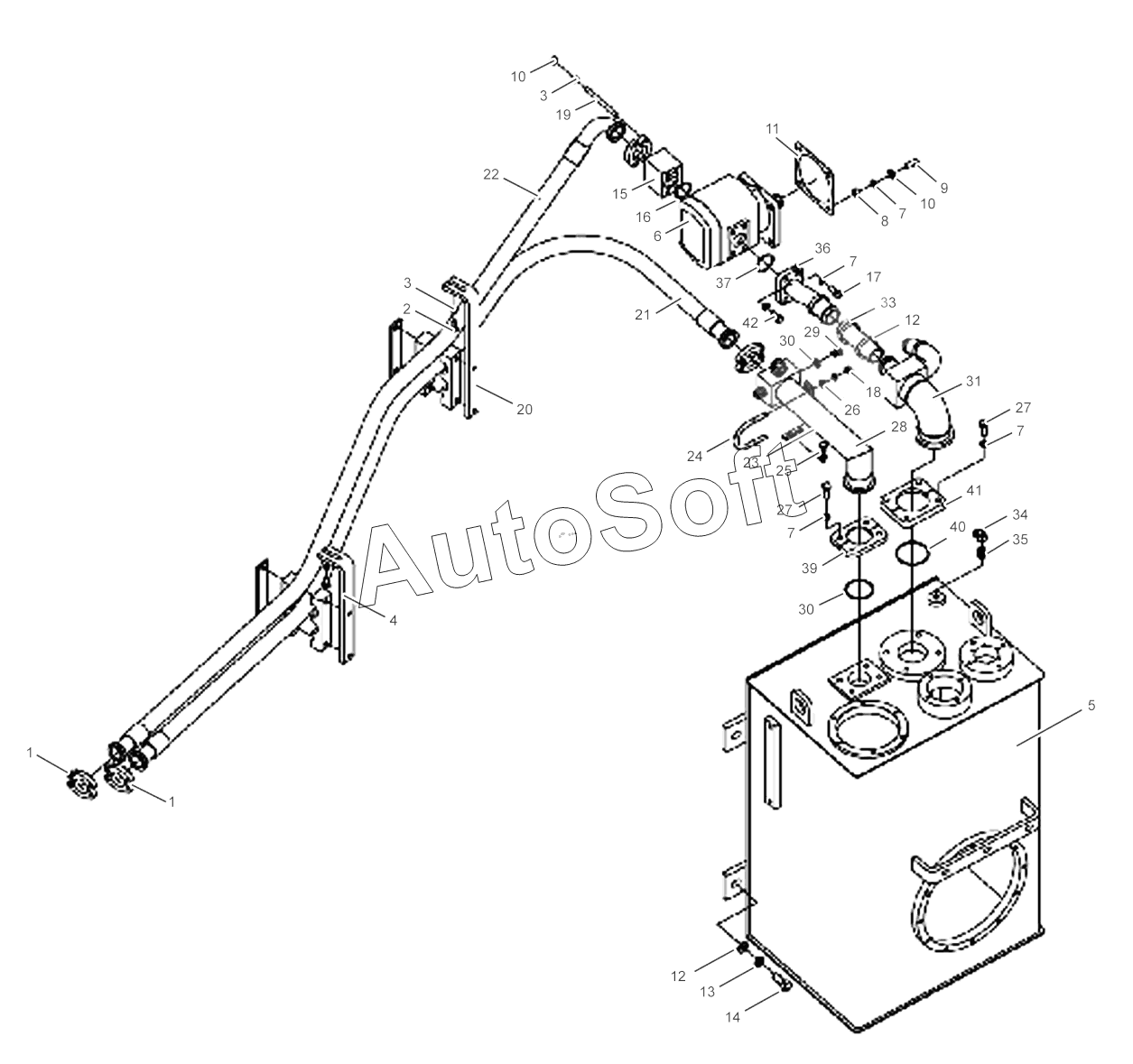

Каталог запасных частей к технике: XCMG ZL30H (2012). Hydraulic Service System - I
1
1
2
3
3
4
5
6
7
7
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
33
34
35
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Блок фланцев | |
| 2 | 8***7 | Болт М10х25 | |
| 3 | 8***4 | Шайба 10 | |
| 4 | 2***4 | Опора | |
| 5 | 2***7 | Hydraulic fluid tank | |
| 6 | 8***4 | Gear pump | |
| 7 | 8***8 | Шайба 12 | |
| 8 | 8***9 | Гайка М12 | |
| 9 | 8***9 | Screw | |
| 10 | 8***0 | Шайба 12 | |
| 11 | 2***7 | Уплотнительная прокладка | |
| 12 | 8***3 | Шайба 16 | |
| 13 | 8***1 | Шайба 16 | |
| 14 | 8***1 | Болт M16x40 | |
| 15 | 2***8 | Junction block | |
| 16 | 8***8 | О-образное уплотнительное кольцо | |
| 17 | 8***0 | Screw | |
| 18 | 8***8 | Гайка М10 | |
| 19 | 8***4 | Screw | |
| 20 | 2***6 | Опора | |
| 21 | 2***0 | Гибкий рукав в сборе | |
| 22 | 2***9 | Hose | |
| 23 | 2***0 | Relay board | |
| 24 | 2***8 | Clamp "U | |
| 25 | 8***4 | Болт М10х20 | |
| 26 | 8***7 | Шайба 10 | |
| 27 | 8***8 | Болт M12x35 | |
| 28 | 2***1 | Pipe | |
| 29 | 8***7 | Пробка M14x1.5 | |
| 30 | 8***0 | Шайба 14 | |
| 31 | 2***2 | Pipe | |
| 32 | 8***3 | Хомут из нержавейки 44-64 | |
| 33 | 8***0 | Hose | |
| 34 | 8***3 | Connector | |
| 35 | 8***1 | Connector | |
| 36 | 2***3 | Pipe | |
| 37 | 8***0 | O-ring | |
| 38 | 8***6 | O-ring | |
| 39 | 2***9 | Flange | |
| 40 | 8***9 | O-ring | |
| 41 | 2***5 | Flange | |
| 42 | 8***5 | Болт M12x25 |
