Каталог запасных частей к технике: XCMG ZL30H (2012). Hydraulic Service System - II
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
41
41
42
43
43
43
43
44
44
44
44
45
46
47
48
48
49
49
50
51
52
14
2
2
2
3
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
12
12
12
13
1
15
16
16
17
18
18
19
20
20
20
20
21
22
23
24
25
26

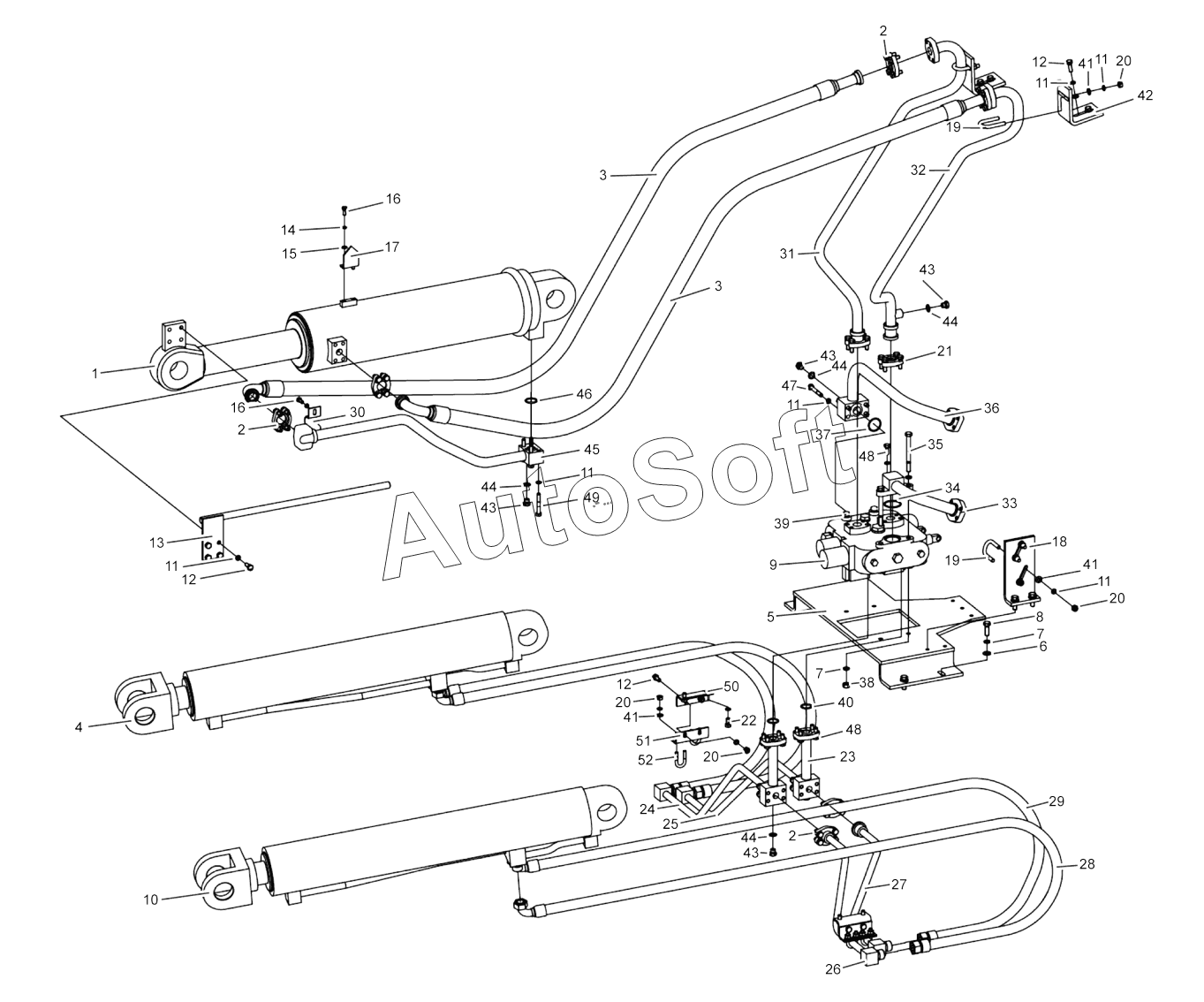

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Цилиндр поворотного ковша | |
| 2 | 8***1 | Блок фланцев | |
| 3 | 2***9 | Резиновая типа F | |
| 4 | 8***2 | Гидроцилиндр стрелы | |
| 5 | 2***0 | Упорная планка распределительного клапана | |
| 6 | 8***0 | Шайба 12 | |
| 7 | 8***8 | Шайба 12 | |
| 8 | 8***8 | Болт M12x35 | |
| 9 | 8***5 | Распределительный клапан | |
| 10 | 8***1 | Гидроцилиндр стрелы | |
| 11 | 8***4 | Шайба 10 | |
| 12 | 8***7 | Болт М10х25 | |
| 13 | 2***2 | Штангеуказатель | |
| 14 | 5***0 | Locking washer | |
| 15 | 5***9 | Washer | |
| 16 | 8***8 | Болт М8х20 | |
| 17 | 2***3 | Стрелка | |
| 18 | 2***4 | Упорная планка | |
| 19 | 2***0 | “U” clamp | |
| 20 | 8***8 | Гайка М10 | |
| 21 | 8***4 | Болт М10х20 | |
| 22 | 2***1 | Отделительный фланец | |
| 23 | 2***1 | Переходная труба | |
| 24 | 2***2 | Право-передняя стальная труба стрелы | |
| 25 | 2***3 | Право-задняя стальная труба стрелы | |
| 26 | 2***4 | Лево-передняя стальная труба стрелы | |
| 27 | 2***5 | Лево-задняя стальная труба стрелы | |
| 28 | 2***6 | Резиновая труба в сборе | |
| 29 | 2***7 | Резиновая труба в сборе | |
| 30 | 2***5 | Нажимная планка | |
| 31 | 2***8 | Правая стальная труба цилиндра опрокидывающего ковша | |
| 32 | 2***9 | Левая стальная труба цилиндра опрокидывающего ковша | |
| 33 | 2***0 | Обратная стальная труба распределительного клапана | |
| 34 | 8***9 | О-образное кольцо | |
| 35 | 8***5 | Болт M12x140 | |
| 36 | 2***1 | Всасывающая труба распределительного клапана | |
| 37 | 8***8 | О-образное уплотнительное кольцо | |
| 38 | 8***9 | Гайка М12 | |
| 39 | 8***3 | Болт М10х30 | |
| 40 | 8***3 | О-образное уплотнительное кольцо | |
| 41 | 8***7 | Шайба 10 | |
| 42 | 2***6 | Упорная планка | |
| 43 | 8***7 | Пробка M14x1.5 | |
| 44 | 8***0 | Шайба 14 | |
| 45 | 2***2 | Стальная труба в сборе | |
| 46 | 8***8 | О-образное кольцо 32.5x3.55G | |
| 47 | 8***6 | Болт | |
| 48 | 8***4 | Болт М10х30 | |
| 49 | 8***1 | Болт M10x65 | |
| 50 | 2***7 | Верхний опорный лист | |
| 51 | 2***8 | Нижняя упорная планка | |
| 52 | 2***2 | U-образный болт |
