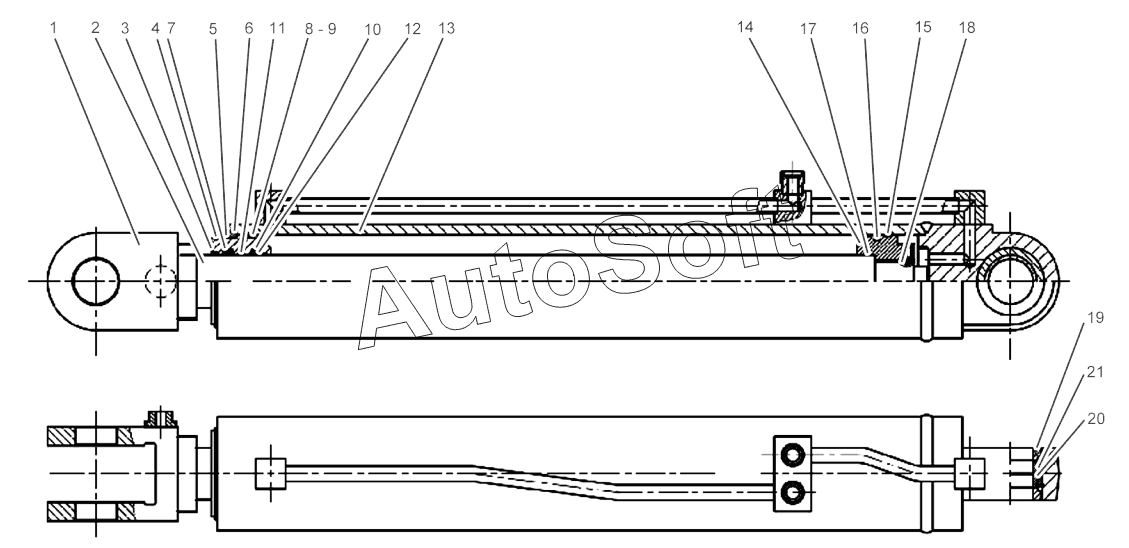

Каталог запасных частей к технике: XCMG ZL30H (2012). Lift Arm Cylinder
1
2
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | X***1 | Головка поршневого штока | |
| 2 | X***2 | Поршневой шток | |
| 3 | D***5 | Dust cover | |
| 4 | G***6 | Пружинный зажим | |
| 5 | X***3 | Упорное кольцо | |
| 6 | X***4 | Звено захвата | |
| 7 | G***4 | Gasket | |
| 8 | G***6 | Кольцо | |
| 9 | X***0 | Борткольцо | |
| 10 | S***3 | Уплотнительное кольцо с заходом d100 | |
| 11 | X***5 | Передаточный вал | |
| 12 | X***6 | Направляющая втулка | |
| 13 | X***7 | Корпус левого цилиндра | |
| 14 | X***8 | Поршень | |
| 15 | X***9 | Упорное кольцо для отверстия | |
| 16 | S***4 | Glyd Ring dl50 | |
| 17 | G***6 | Кольцо | |
| 18 | G***5 | Винт | |
| 19 | 9***3 | Каркасное пылезащитное кольцо Ф60 | |
| 20 | G***1 | Подшипник | |
| 21 | G***6 | Пружинный зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
