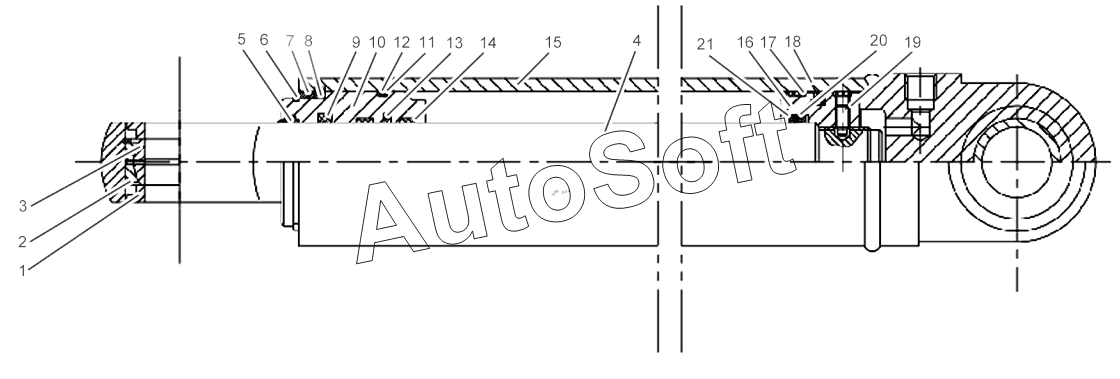

Каталог запасных частей к технике: XCMG ZL30H (2012). Steering Cylinder
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Каркасное пьшезащитное кольцо | |
| 2 | G***6 | Пружинный зажим | |
| 3 | G***1 | Подшипник | |
| 4 | Z***3 | Поршневой шток | |
| 5 | C***5 | Пылезащитное кольцо | |
| 6 | G***6 | Пружинный зажим | |
| 7 | Z***1 | Snap Ring | |
| 8 | Z***2 | Snap Ring | |
| 9 | B***8 | U-образное кольцо 45x55x7.3 | |
| 10 | Z***2 | Направляющая втулка | |
| 11 | G***6 | Кольцо | |
| 12 | G***6 | Кольцо | |
| 13 | C***5 | Step Seal d45 | |
| 14 | Z***3 | Slyd Ring | |
| 15 | 3***1 | Корпус цилиндра | |
| 16 | Z***1 | Поршень | |
| 17 | Z***6 | Slyd Ring | |
| 18 | C***0 | Glyd Ring | |
| 19 | G***5 | Винт | |
| 20 | G***6 | Кольцо | |
| 21 | G***6 | Кольцо |
