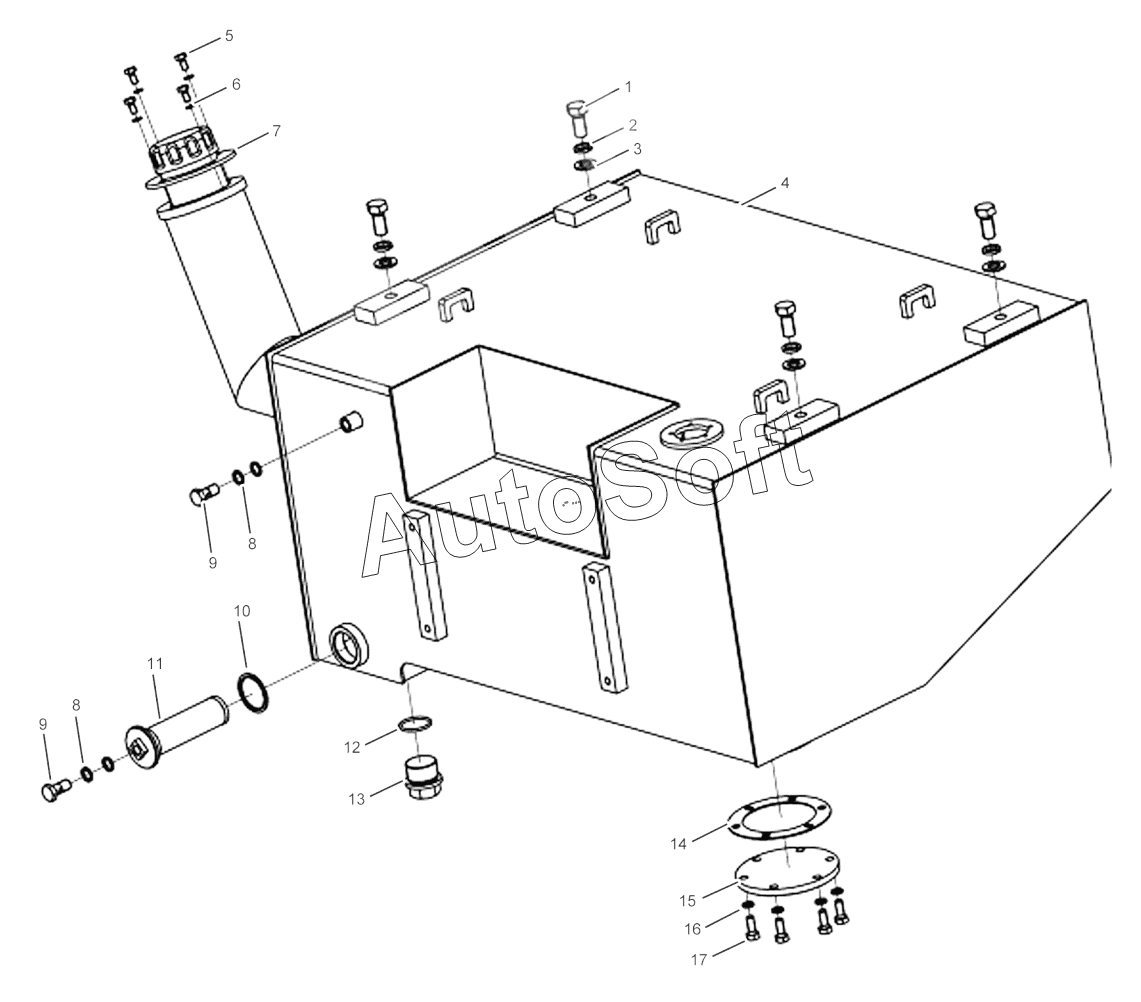

Каталог запасных частей к технике: XCMG ZL30H (2012). Fuel tank
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Болт M16x35 | |
| 2 | 8***1 | Шайба 16 | |
| 3 | 8***3 | Шайба 16 | |
| 4 | 2***9 | Fuel tank | |
| 5 | 8***3 | Болт М8х16 | |
| 6 | 8***0 | Шайба 8 | |
| 7 | 8***0 | Воздушный фильтр с замком | |
| 7 | 8***8 | Oil filter | |
| 8 | 8***4 | Шайба 14 | |
| 9 | 2***4 | Пустотелый болт | |
| 10 | 8***0 | Шайба 45 | |
| 11 | 8***0 | Oil filter | |
| 12 | 8***2 | О-образное уплотнительное колцьо 45x3.5 | |
| 13 | 2***1 | Пробка | |
| 14 | 2***6 | Шайба | |
| 15 | 2***9 | Масловыпускной фланец | |
| 16 | 8***4 | Шайба 10 | |
| 17 | 8***7 | Болт М10х25 |
