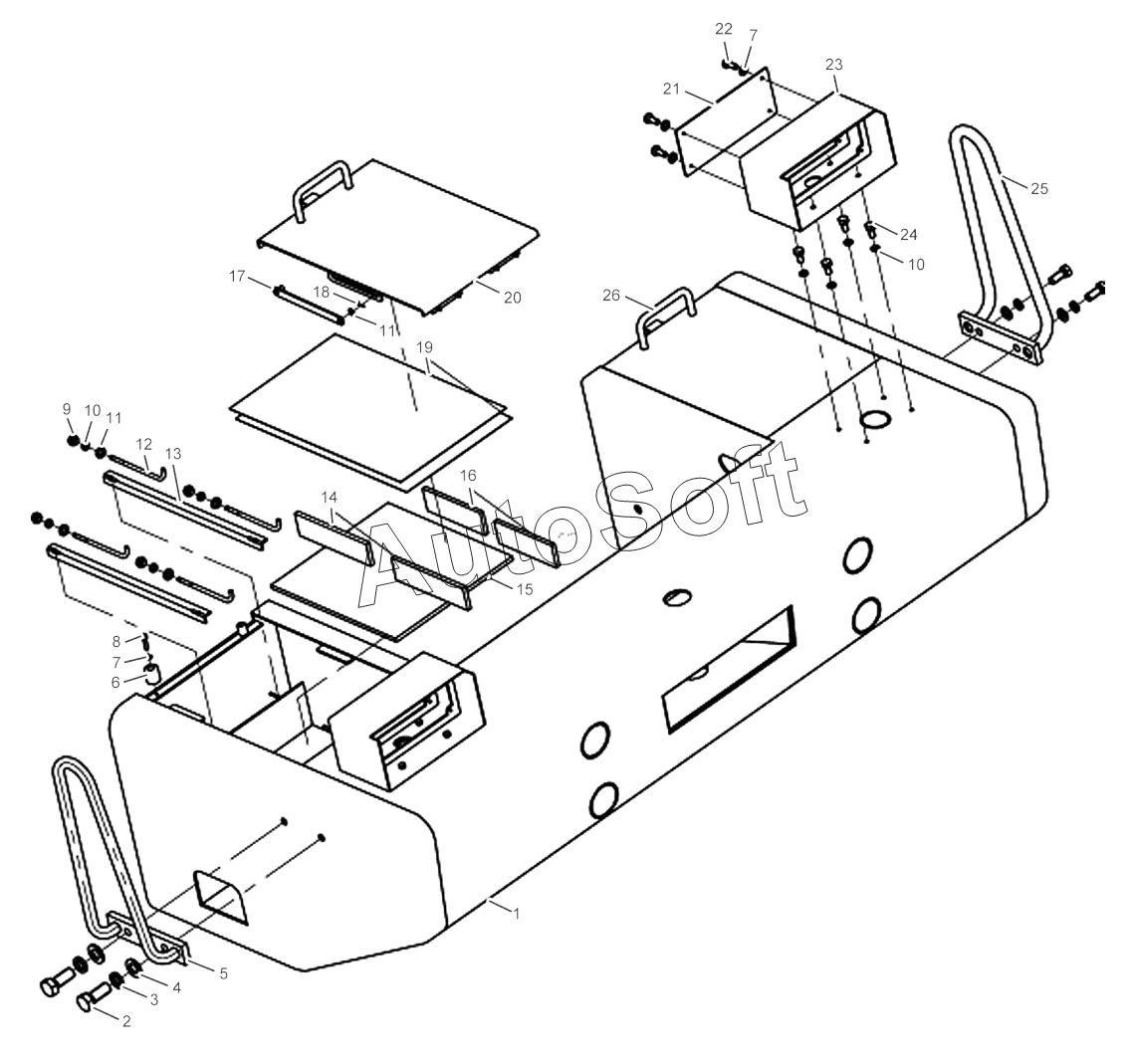

Каталог запасных частей к технике: XCMG ZL30H (2012). Counterweight
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Counterbalance | |
| 2 | 8***1 | Болт M16x40 | |
| 3 | 8***1 | Шайба 16 | |
| 4 | 8***3 | Шайба 16 | |
| 5 | 2***1 | Кронштейн-поручень лево-задний | |
| 6 | 2***6 | Spacer | |
| 7 | 8***9 | Шайба 5 | |
| 8 | 8***4 | Screw | |
| 9 | 8***5 | Гайка М8 | |
| 10 | 8***0 | Шайба 8 | |
| 11 | 8***9 | Шайба 8 | |
| 12 | 2***2 | Крепежный бош | |
| 13 | 2***1 | Стопорный угольник | |
| 14 | 2***4 | Перегородка II | |
| 15 | 2***5 | Eraser | |
| 16 | 2***3 | Перегородка I | |
| 17 | 2***4 | Упорный стержень | |
| 18 | 8***5 | Шплинт 2х20 | |
| 19 | 2***1 | Eraser | |
| 20 | 2***5 | Left cover | |
| 21 | 2***2 | Перекрытие за фанарем | |
| 22 | 8***6 | Винт М5х12 | |
| 23 | 2***8 | Опора фары | |
| 24 | 8***3 | Болт М8х16 | |
| 25 | 2***6 | Право-задний кронштейн-поручень | |
| 26 | 2***6 | Right cover |
