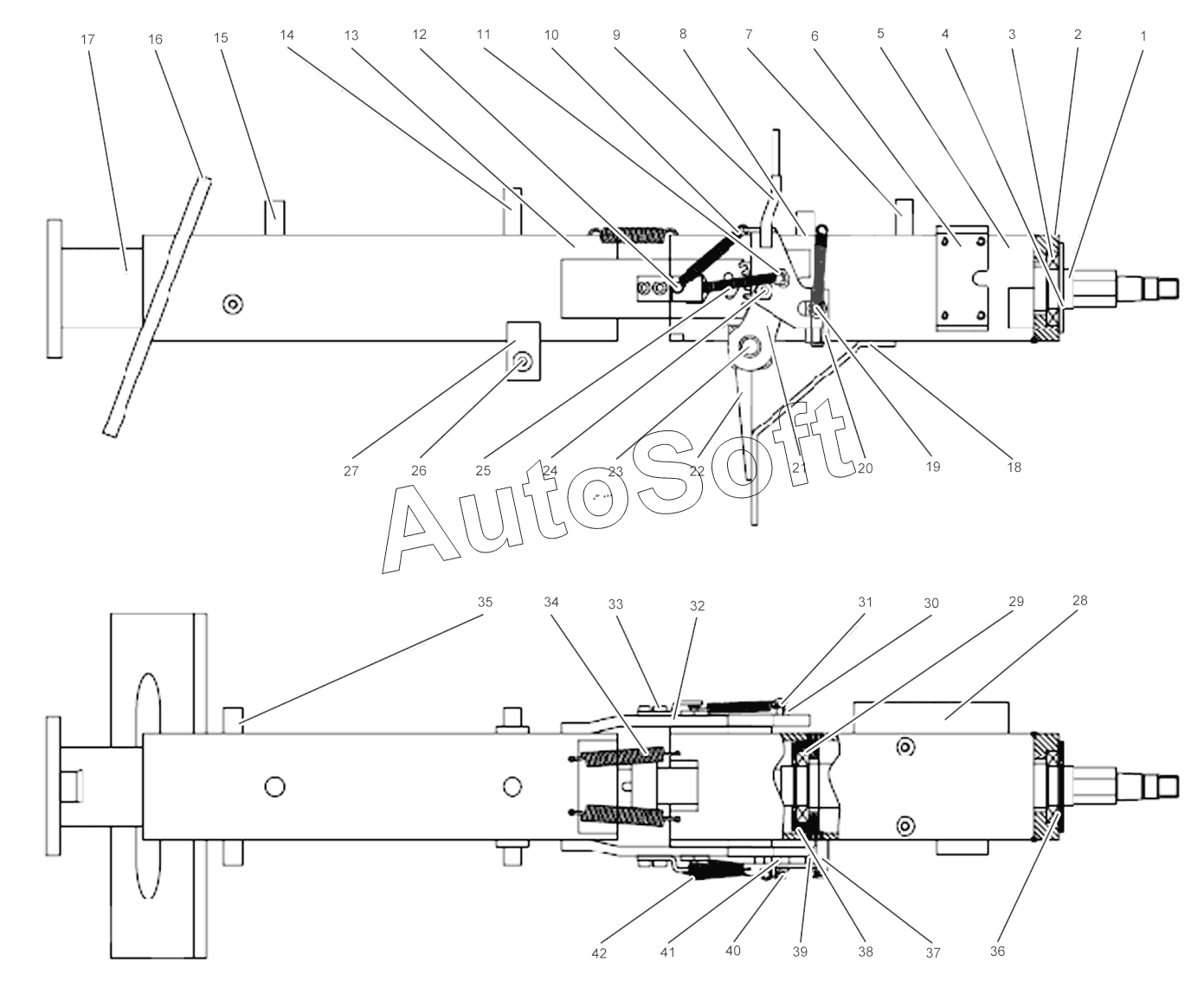

Каталог запасных частей к технике: XCMG ZL30H (2012). Steering Mechanism
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Блок вращающихся валов | |
| 2 | R***2 | Верхнее гнездо подшипника | |
| 3 | G***4 | Подшипник | |
| 4 | R***3 | Перекрышка подшипника | |
| 5 | R***4 | Верхняя опора | |
| 6 | R***5 | Блок мелкой опоры | |
| 7 | R***6 | Крепительная втулка 27 | |
| 8 | R***7 | Крепительная втулка 18 | |
| 9 | R***8 | Блок скобы | |
| 10 | R***9 | Вытягивающая пружина | |
| 11 | R***0 | Болт поворотной планки | |
| 12 | R***1 | Нажимная планка вала вращения | |
| 13 | R***2 | Нижняя опора | |
| 14 | R***3 | Крепительная втулка 35 | |
| 15 | R***4 | Крепительная втулка 26 | |
| 16 | R***5 | Башмак | |
| 17 | R***6 | Комбинация основания | |
| 18 | R***7 | Крепительная планка кипы | |
| 19 | R***8 | Блок скользящего рычага | |
| 20 | R***9 | Сухарный вырез | |
| 21 | R***0 | Верхняя зубчатая полоса | |
| 22 | R***1 | Ребро жесткости | |
| 23 | R***2 | Вращающийся вал | |
| 24 | R***3 | Болт поворотной планки II | |
| 25 | R***4 | Мелкий болт вала вращения | |
| 26 | R***5 | Крепительная втулка 15 | |
| 27 | R***6 | Упорная планка крепительной втулки 15 | |
| 28 | R***7 | Боковая опора | |
| 29 | R***8 | Нижнее гнездо подшипника | |
| 30 | G***0 | Гайка M6 | |
| 31 | G***3 | Винт M6x16 | |
| 32 | R***9 | Нижняя зубчатая полоса | |
| 33 | G***0 | Болт M6x12 | |
| 34 | R***0 | Вытягивающая пружина | |
| 35 | R***1 | Крепительная втулка 20 | |
| 36 | G***6 | Борткольцо | |
| 37 | R***2 | Колонна пружинного крюка | |
| 38 | R***3 | Перекрышка нижнего гнезда подшипника | |
| 39 | R***4 | Упорное гнездо верхней зубчатой полосы | |
| 40 | R***5 | Болт вала вращения | |
| 41 | R***6 | Вытягивающая пружина | |
| 42 | R***7 | Шайба |
