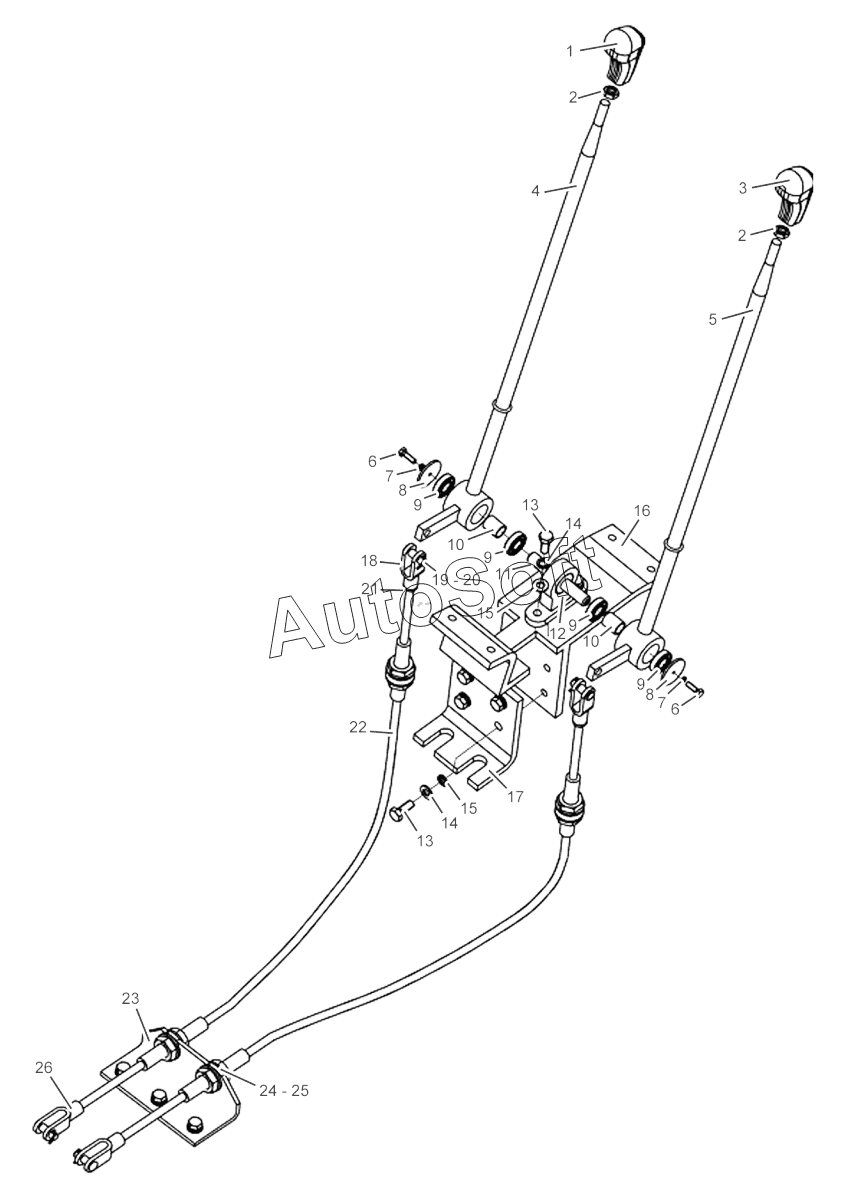

Каталог запасных частей к технике: XCMG ZL30H (2012). Control Lever
1
2
2
3
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Шар рукоятки управления стрелой | |
| 2 | 8***9 | Гайка М12 | |
| 3 | 8***2 | Шар рукоятки управления опрокидывающимся скипом | |
| 4 | 2***3 | Управляющий рычаг стрелы | |
| 5 | 2***4 | Рычанг управления опрокидывающим бункером | |
| 6 | 8***5 | Болт М6х20 | |
| 7 | 8***0 | Шайба 8 | |
| 8 | 2***2 | Борткольцо | |
| 9 | 8***2 | Подшипник 6002-2RS | |
| 10 | 2***3 | Втулка вала | |
| 11 | 2***2 | Вал | |
| 12 | 2***5 | Насадка | |
| 13 | 8***3 | Болт М10х30 | |
| 14 | 8***4 | Шайба 10 | |
| 15 | 8***7 | Шайба 10 | |
| 16 | 2***1 | Опора | |
| 17 | 2***6 | Установочная планка | |
| 18 | 2***4 | Вильчатое соединение | |
| 19 | 8***8 | Вал штифта B10x35 | |
| 20 | 8***8 | Шплинт 2.5x16 | |
| 21 | 8***0 | Гайка M10 | |
| 22 | 2***0 | Мягкий вал | |
| 23 | 2***5 | Постоянный опорый лист | |
| 24 | 8***3 | Гайка M18x1.5 | |
| 25 | 8***0 | Шайба 18 | |
| 26 | 2***8 | Вильчатое соединение |
