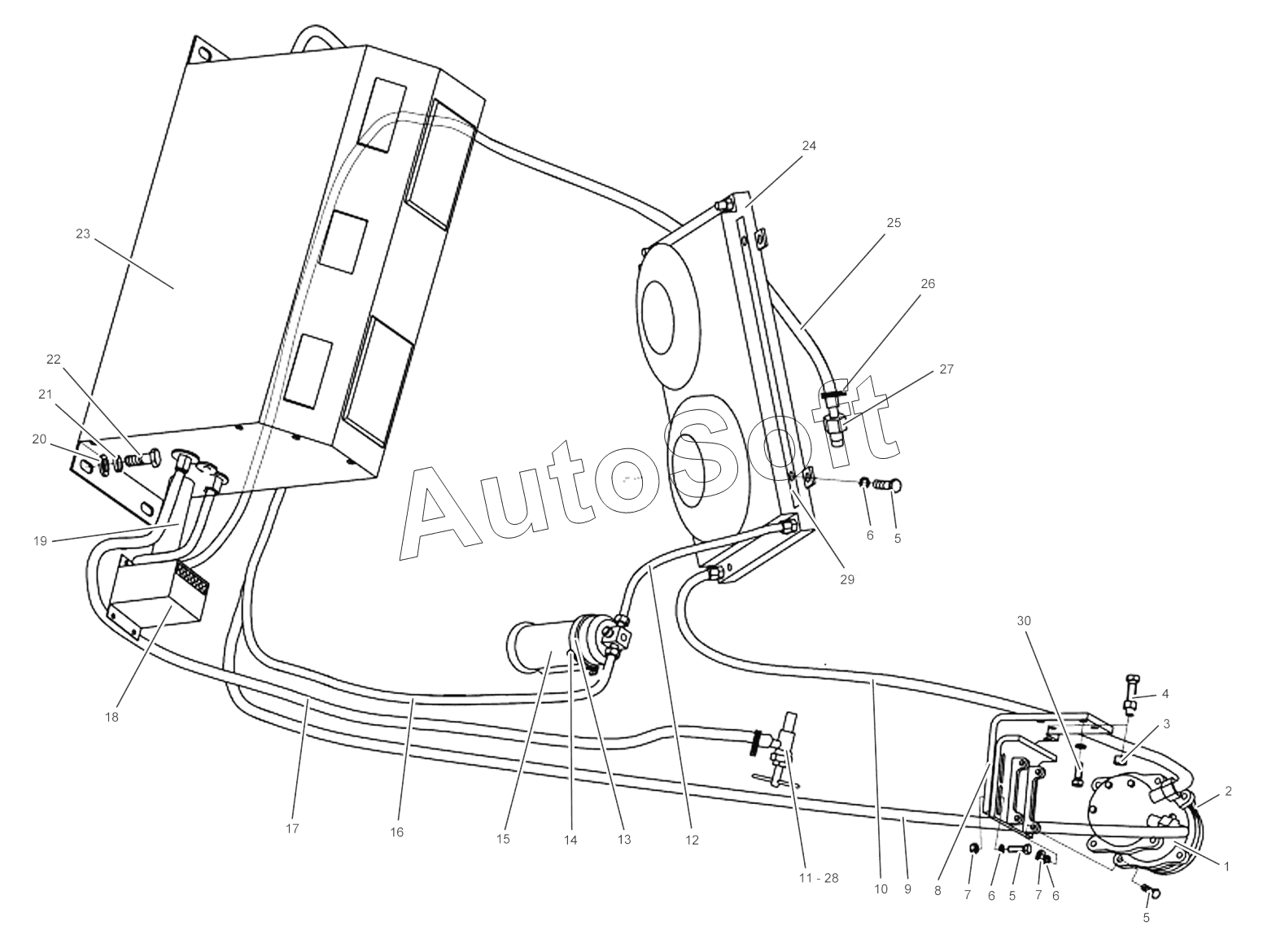

Каталог запасных частей к технике: XCMG ZL30H (2012). 252600283 Air Conditioning System
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Компрессор кондиционера | |
| 2 | 6***0 | Ремень типа А | |
| 3 | 8***7 | Гайка M14 | |
| 4 | 8***4 | Болт М14x65 | |
| 5 | 8***2 | Болт М10х35 | |
| 6 | 8***4 | Шайба 10 | |
| 7 | 8***8 | Гайка М10 | |
| 8 | 2***4 | Опора компрессора кондиционера | |
| 9 | H***e | Hose | |
| 10 | H***e | Hose | |
| 11 | 2***5 | Выключатель горячей воды отопителя | |
| 12 | H***e | Hose | |
| 13 | 8***0 | Шайба М6 | |
| 14 | 8***2 | Болт М6х16 | |
| 15 | R***r | Reservoir | |
| 16 | H***e | Hose | |
| 17 | 2***2 | Водяная труба теплой воды | |
| 18 | A***r | Air filter | |
| 19 | T***e | Tube | |
| 20 | 8***0 | Шайба 12 | |
| 21 | 8***8 | Шайба 12 | |
| 22 | 8***5 | Болт M12x40 | |
| 23 | E***r | Evaporator | |
| 24 | C***r | Condenser | |
| 25 | 2***3 | Водяная труба для вентиляции | |
| 26 | 8***0 | Хомут 22-26 | |
| 27 | 2***3 | Соединение | |
| 28 | 2***0 | Соединение указателя температуры воды | |
| 29 | 2***5 | Подстилка | |
| 30 | 8***8 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
