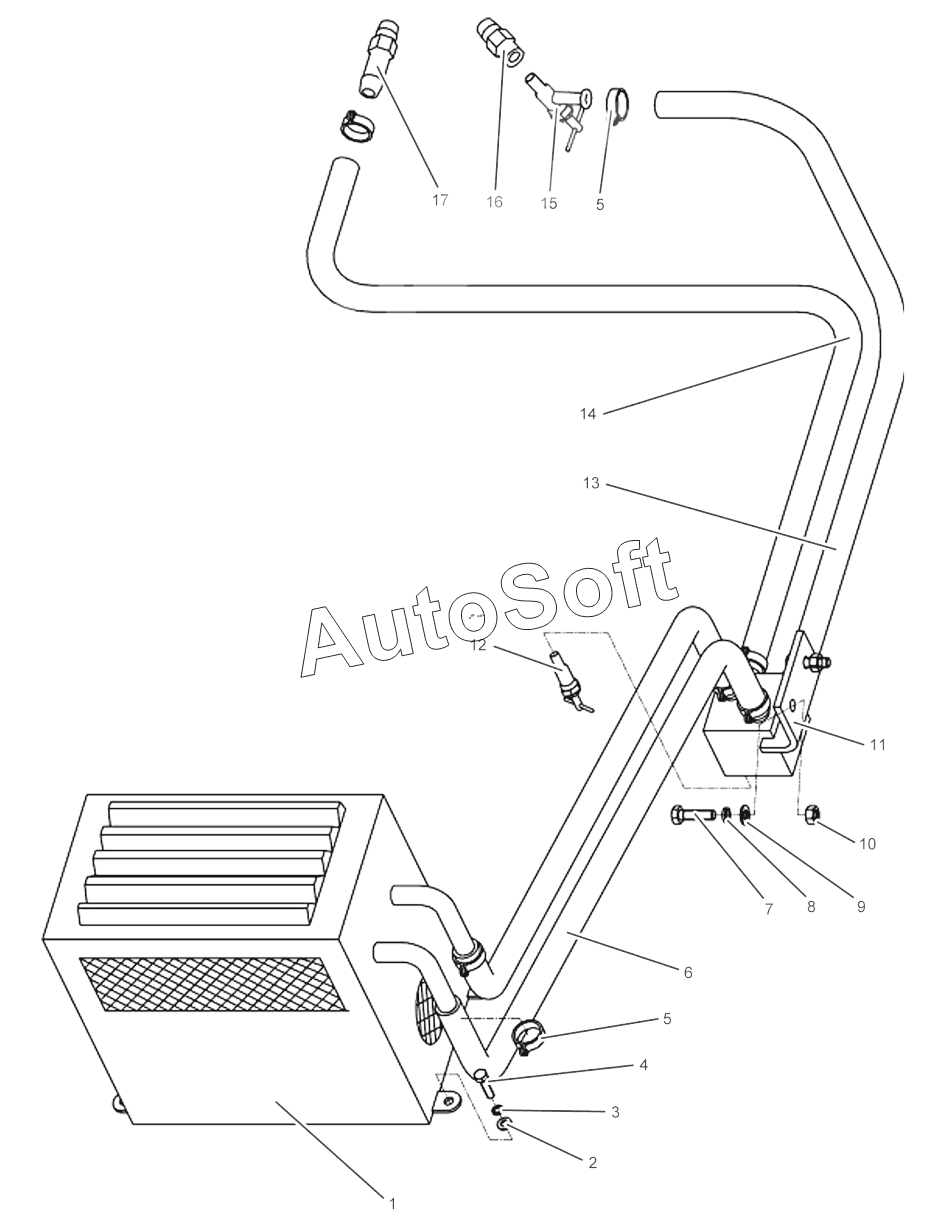

Каталог запасных частей к технике: XCMG ZL30H (2012). Heating system
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Heating fan | |
| 2 | 8***9 | Шайба М6 | |
| 3 | 8***0 | Шайба М6 | |
| 4 | 8***1 | Болт М6х25 | |
| 5 | 8***0 | Хомут 22-26 | |
| 6 | 2***2 | Water tube | |
| 7 | 8***0 | Болт М8х30 | |
| 8 | 8***0 | Шайба 8 | |
| 9 | 8***9 | Шайба 8 | |
| 10 | 8***5 | Гайка М8 | |
| 11 | 2***8 | Connection | |
| 12 | 2***6 | Water drain valve | |
| 13 | 2***3 | Water tube | |
| 14 | 2***4 | Water tube | |
| 15 | 2***5 | Выключатель горячей воды отопителя | |
| 16 | 2***0 | Соединение указателя температуры воды | |
| 17 | 2***3 | Соединение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
