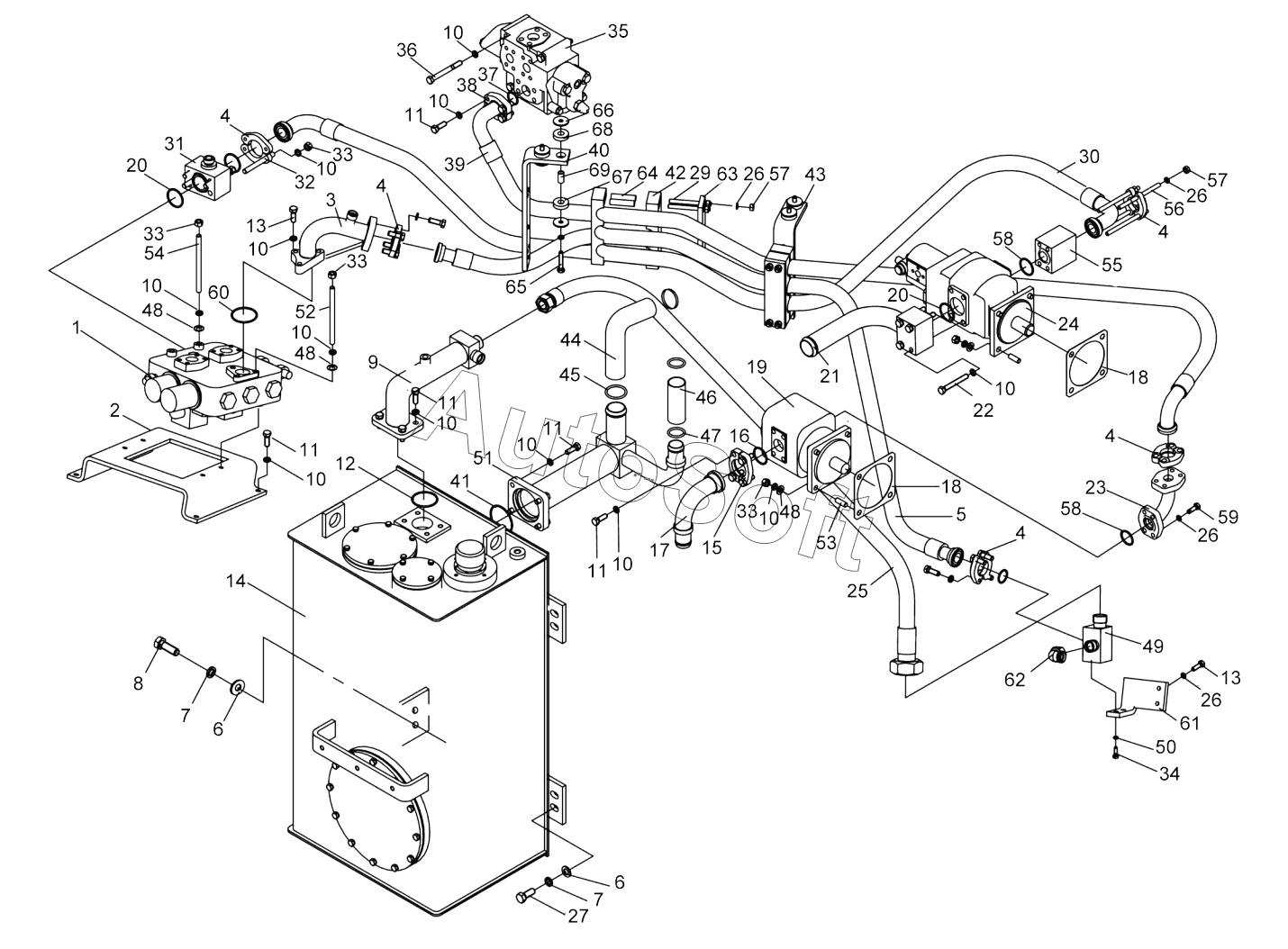

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Рабочая гидросистема LW500KN
44
52
51
50
49
48
48
48
47
46
45
53
43
42
41
40
39
38
37
61
69
68
67
66
65
64
63
62
36
60
59
58
58
57
57
56
55
54
9
17
16
15
14
13
13
12
11
11
11
11
11
10
10
10
10
10
10
10
10
10
10
10
10
18
18
8
7
7
6
6
5
4
4
4
4
4
3
2
26
26
26
26
35
34
33
33
33
33
32
31
30
29
27
1
25
24
23
22
21
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Распределительный клапан | |
| 2 | 2***4 | Упорная планка | |
| 3 | 2***5 | Стальная трубка | |
| 4 | 8***8 | Блок фланцев | |
| 5 | 2***5 | Гибкий рукав в сборе | |
| 6 | 8***1 | Шайба 16 | |
| 7 | 8***1 | Шайба 16 | |
| 8 | 8***1 | Болт M16x40 | |
| 9 | 2***4 | Стальная трубка | |
| 10 | 8***8 | Шайба 12 | |
| 11 | 8***8 | Болт M12x35 | |
| 12 | 8***6 | O-ring | |
| 13 | 8***9 | Болт M10x40 | |
| 14 | 2***1 | Гидробак | |
| 15 | 8***0 | Фланец типа отделения | |
| 16 | 8***0 | O-ring | |
| 17 | 2***1 | Стальная труба для всасывания | |
| 18 | 2***7 | Уплотнительная прокладка | |
| 19 | 8***4 | Поворотный клапан | |
| 20 | 8***9 | О-образное кольцо | |
| 21 | 2***5 | Стальная труба для всасывания | |
| 22 | 8***3 | Болт | |
| 23 | 2***2 | Стальная трубка | |
| 24 | 8***3 | Рабочий насос | |
| 25 | 2***1 | Гибкий рукав в сборе | |
| 26 | 8***4 | Шайба 10 | |
| 27 | 8***6 | Болт M16x45 | |
| 29 | 8***2 | Шпилька | |
| 30 | 2***6 | Гибкий рукав в сборе | |
| 31 | 2***7 | Блок соединений | |
| 32 | 8***3 | Шпилька | |
| 33 | 8***9 | Гайка М12 | |
| 34 | 8***7 | Болт М8х25 | |
| 35 | 2***8 | Увеличительный клапан расхода типа преимущества | |
| 36 | 8***3 | Bolt | |
| 37 | 8***7 | О-образное кольцо | |
| 38 | 8***6 | Фланец типа отделения | |
| 39 | 2***1 | Гибкий рукав в сборе | |
| 40 | 2***4 | Упорная планка | |
| 41 | 8***9 | O-ring | |
| 42 | 2***4 | Резиновая зажимная планка | |
| 43 | 2***4 | Упорная планка в сборе | |
| 44 | 8***1 | Резиновая труба | |
| 45 | 8***4 | Хомут из нержавейки | |
| 46 | 8***2 | Резиновая труба, В38х210 | |
| 47 | 8***2 | Хомут из нержавейки 38-57 | |
| 48 | 8***0 | Шайба 12 | |
| 49 | 2***2 | Блок соединений | |
| 50 | 8***0 | Шайба 8 | |
| 51 | 2***3 | Стальная трубка | |
| 52 | 8***8 | Болт | |
| 53 | 8***3 | Шпилька М12х35 | |
| 54 | 8***0 | Шпилька | |
| 55 | 2***9 | Соединительный блок | |
| 56 | 8***4 | Шпилька | |
| 57 | 8***8 | Гайка М10 | |
| 58 | 8***8 | О-образное уплотнительное кольцо | |
| 59 | 8***3 | Болт М10х30 | |
| 60 | 8***7 | О-образное уплотнительное кольцо | |
| 61 | 2***3 | Упорная планка | |
| 62 | 8***8 | Отвод | |
| 63 | 2***5 | Зажимная планка | |
| 64 | 2***5 | Стойка | |
| 65 | 8***0 | Screw | |
| 66 | 2***0 | Нажимная планка | |
| 67 | 2***1 | Резиновая прокладка | |
| 68 | 2***2 | Резиновая прокладка | |
| 69 | 2***3 | Стойка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
