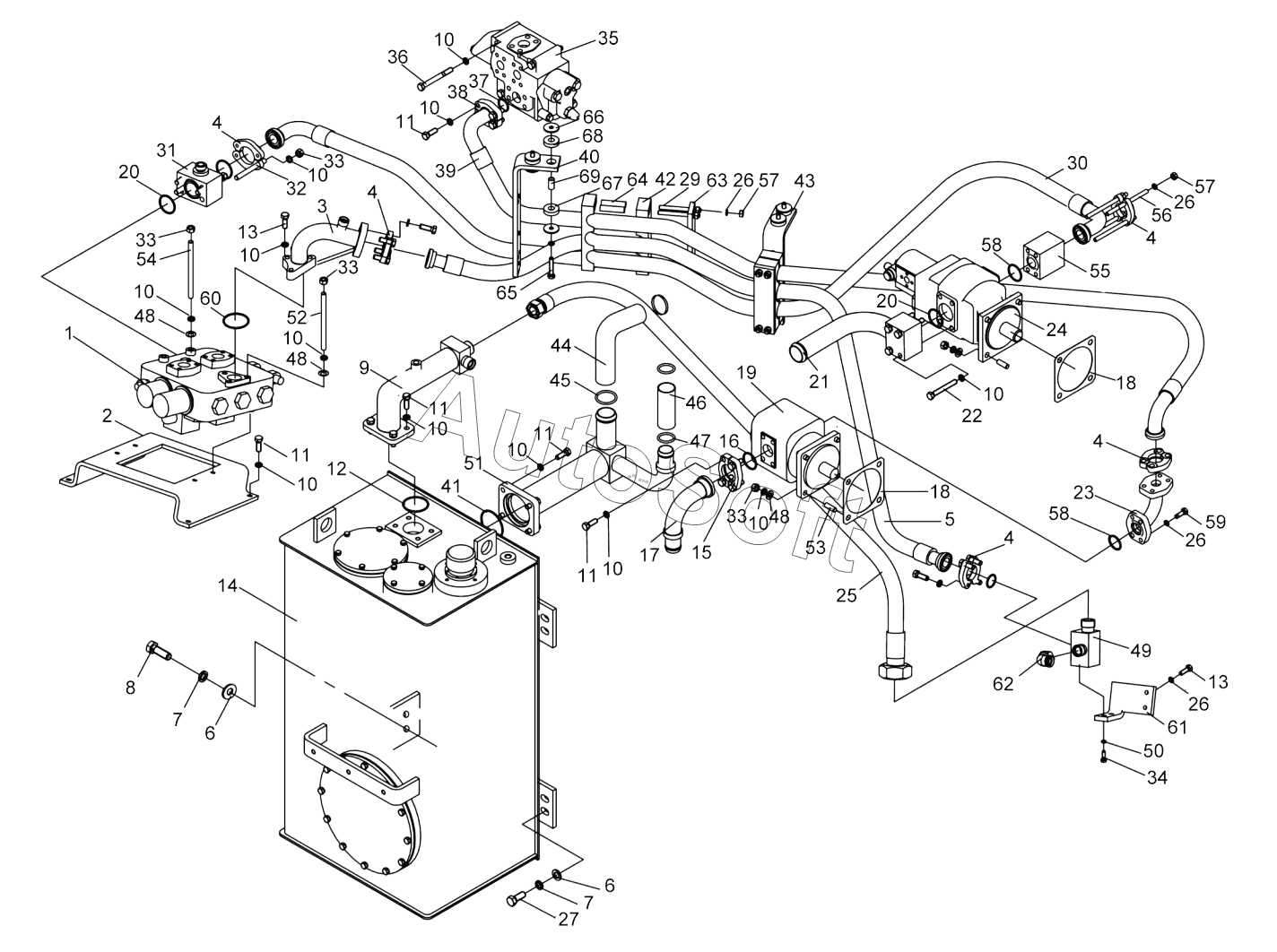

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Рабочая гидросистема (252907398) LW500KSN
45
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
48
48
49
50
51
52
53
54
55
56
57
57
58
58
16
2
3
4
4
4
4
4
5
6
6
7
7
8
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
13
14
15
1
17
18
18
19
20
20
21
22
23
24
25
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Многоканальный клапан | |
| 2 | 8***1 | Шпилька M12x180 | |
| 3 | 2***9 | Откачивающая стальная труба | |
| 4 | 8***8 | Блок фланцев | |
| 5 | 2***4 | Гибкий рукав в сборе | |
| 6 | 8***1 | Шайба 16 | |
| 7 | 8***1 | Шайба 16 | |
| 8 | 8***1 | Болт M16x40 | |
| 9 | 2***4 | Стальная трубка | |
| 10 | 8***8 | Шайба 12 | |
| 11 | 8***8 | Болт M12x35 | |
| 12 | 8***6 | O-ring | |
| 13 | 8***9 | Болт M10x40 | |
| 14 | 2***1 | Гидробак | |
| 15 | 8***8 | Отвод | |
| 16 | 8***0 | Фланец типа отделения | |
| 17 | 2***1 | Стальная труба для всасывания | |
| 18 | 2***7 | Уплотнительная прокладка | |
| 19 | 8***4 | Поворотный клапан | |
| 20 | 8***0 | O-ring | |
| 21 | 2***5 | Стальная труба для всасывания | |
| 22 | 8***1 | Bolt | |
| 23 | 2***2 | Стальная трубка | |
| 24 | 8***3 | Рабочий насос | |
| 25 | 2***1 | Гибкий рукав в сборе | |
| 26 | 8***4 | Шайба 10 | |
| 27 | 8***6 | Болт M16x45 | |
| 28 | 2***3 | Упорная планка | |
| 29 | 8***9 | О-образное кольцо | |
| 30 | 2***0 | Гибкий рукав в сборе | |
| 31 | 2***8 | Блок соединений | |
| 32 | 8***3 | Шпилька | |
| 33 | 8***9 | Гайка М12 | |
| 34 | 8***7 | Болт М8х25 | |
| 35 | 2***8 | Увеличительный клапан расхода типа преимущества | |
| 36 | 8***3 | Bolt | |
| 37 | 8***7 | О-образное кольцо | |
| 38 | 8***6 | Фланец типа отделения | |
| 39 | 2***1 | Гибкий рукав в сборе | |
| 40 | 2***9 | Упорная планка в сборе | |
| 41 | 8***2 | О-образное кольцо | |
| 42 | 2***3 | Трубодержатель в сборе | |
| 43 | 2***4 | Упорная планка в сборе | |
| 44 | 2***8 | Рукав для всасывания масла | |
| 45 | 8***7 | Хомут из нержавейки | |
| 46 | 2***1 | Рукав для всасывания масла | |
| 47 | 8***5 | Clamp | |
| 48 | 8***0 | Шайба 12 | |
| 49 | 2***2 | Блок соединений | |
| 50 | 8***0 | Шайба 8 | |
| 51 | 2***3 | Стальная трубка | |
| 52 | 8***3 | Болт М10х30 | |
| 53 | 8***3 | Шпилька М12х35 | |
| 54 | 2***0 | Фланец типа отделения | |
| 55 | 2***9 | Соединительный блок | |
| 56 | 8***4 | Шпилька | |
| 57 | 8***8 | Гайка М10 | |
| 58 | 8***8 | О-образное уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
