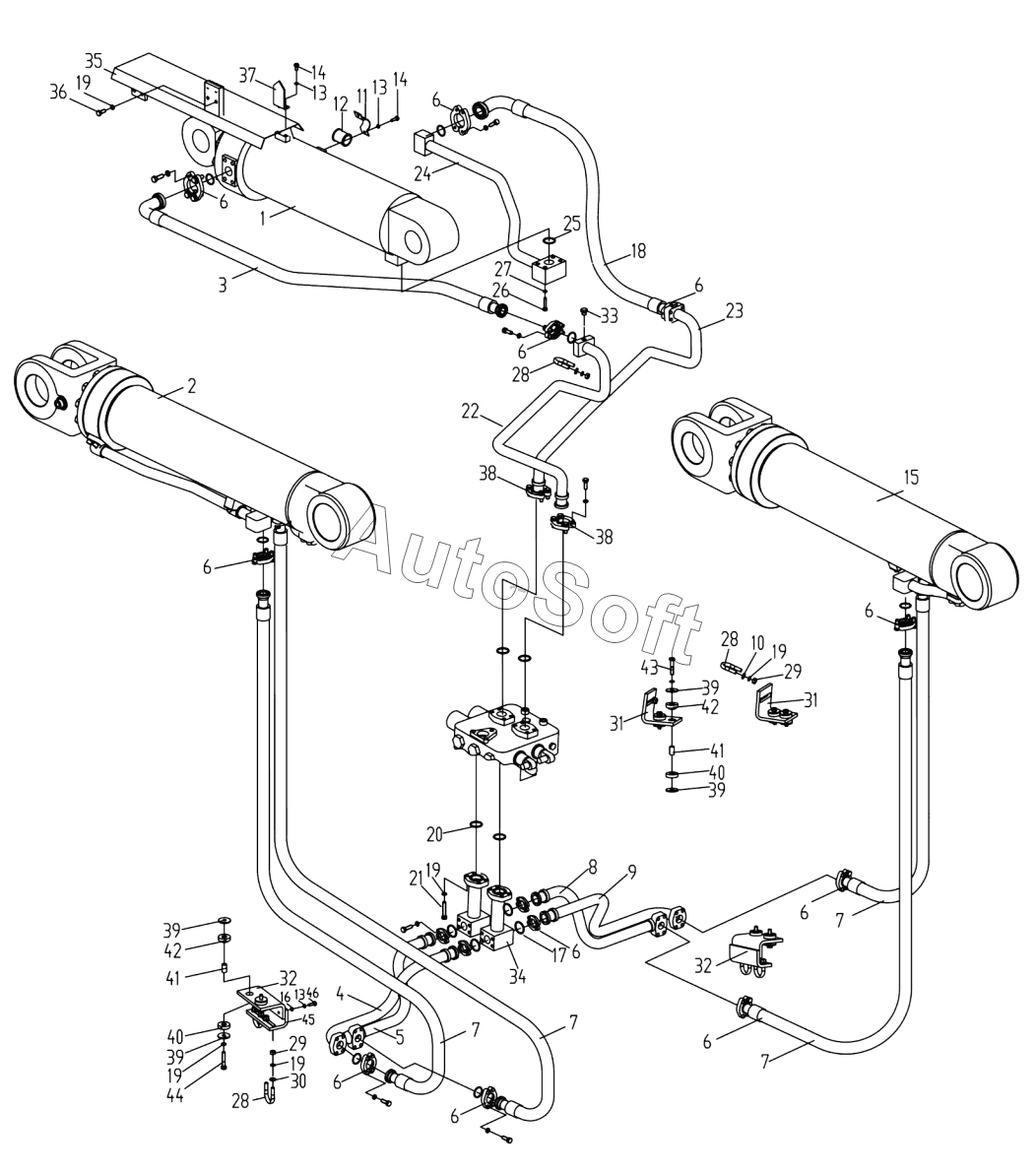

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Рабочая гидросистема LW500KN
36
25
26
27
28
28
28
29
29
30
31
31
31
32
32
33
34
35
24
37
38
38
39
39
39
39
40
40
41
41
42
42
43
44
45
46
13
13
13
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
11
12
1
14
14
15
16
17
18
19
19
19
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Цилиндр опрокидывающего ковша | |
| 2 | 8***3 | Масляный цилиндр левой стрелы | |
| 3 | 2***8 | Гибкий рукав в сборе | |
| 4 | 2***8 | Стальная трубка | |
| 5 | 2***9 | Стальная трубка | |
| 6 | 8***4 | Блок фланцев | |
| 7 | 2***2 | Гибкий рукав в сборе | |
| 8 | 2***0 | Стальная трубка | |
| 9 | 2***1 | Стальная трубка | |
| 10 | 8***2 | Шайба 10 | |
| 11 | 2***0 | Трубодержатель | |
| 12 | 2***1 | Зажим резиновой трубы | |
| 13 | 8***0 | Шайба 8 | |
| 14 | 8***3 | Болт М8х16 | |
| 15 | 8***4 | Маслоцилиндр правой стрелы | |
| 16 | 8***9 | Шайба 8 | |
| 17 | 8***0 | О-образное уплотнительное кольцо | |
| 18 | 2***9 | Гибкий рукав в сборе | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 8***8 | О-образное уплотнительное кольцо | |
| 21 | 8***2 | Болт М10х35 | |
| 22 | 2***3 | Стальная трубка | |
| 23 | 2***2 | Стальная трубка | |
| 24 | 2***9 | Стальная трубка | |
| 25 | 8***6 | О-образное уплотнительное кольцо 42.5x3.55 | |
| 26 | 8***1 | Болт M12x70 | |
| 27 | 8***8 | Шайба 12 | |
| 28 | 2***0 | “U” clamp | |
| 29 | 8***8 | Гайка М10 | |
| 30 | 8***7 | Шайба 10 | |
| 31 | 2***6 | Упорная планка | |
| 32 | 2***2 | Упорная планка | |
| 33 | 8***9 | Заглушка | |
| 34 | 2***4 | Стальная трубка | |
| 35 | 2***0 | Защитный кожух | |
| 36 | 8***7 | Болт М10х25 | |
| 37 | 2***8 | Стрелка | |
| 38 | 8***8 | Блок фланцев | |
| 39 | 2***0 | Нажимная планка | |
| 40 | 2***1 | Резиновая прокладка | |
| 41 | 2***8 | Стойка | |
| 42 | 2***2 | Резиновая прокладка | |
| 43 | 8***7 | Болт M10x50 | |
| 44 | 8***0 | Screw | |
| 45 | 2***0 | Упорная планка | |
| 46 | 8***0 | Болт М8х30 |
