Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Рабочая гидравлическая система (252901307) LW500KSN
30
21
22
23
24
25
26
27
28
28
28
29
29
20
20
31
32
32
33
33
34
34
35
36
37
38
38
11
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
1
12
13
13
14
14
15
16
17
18
19
19
19
19
19

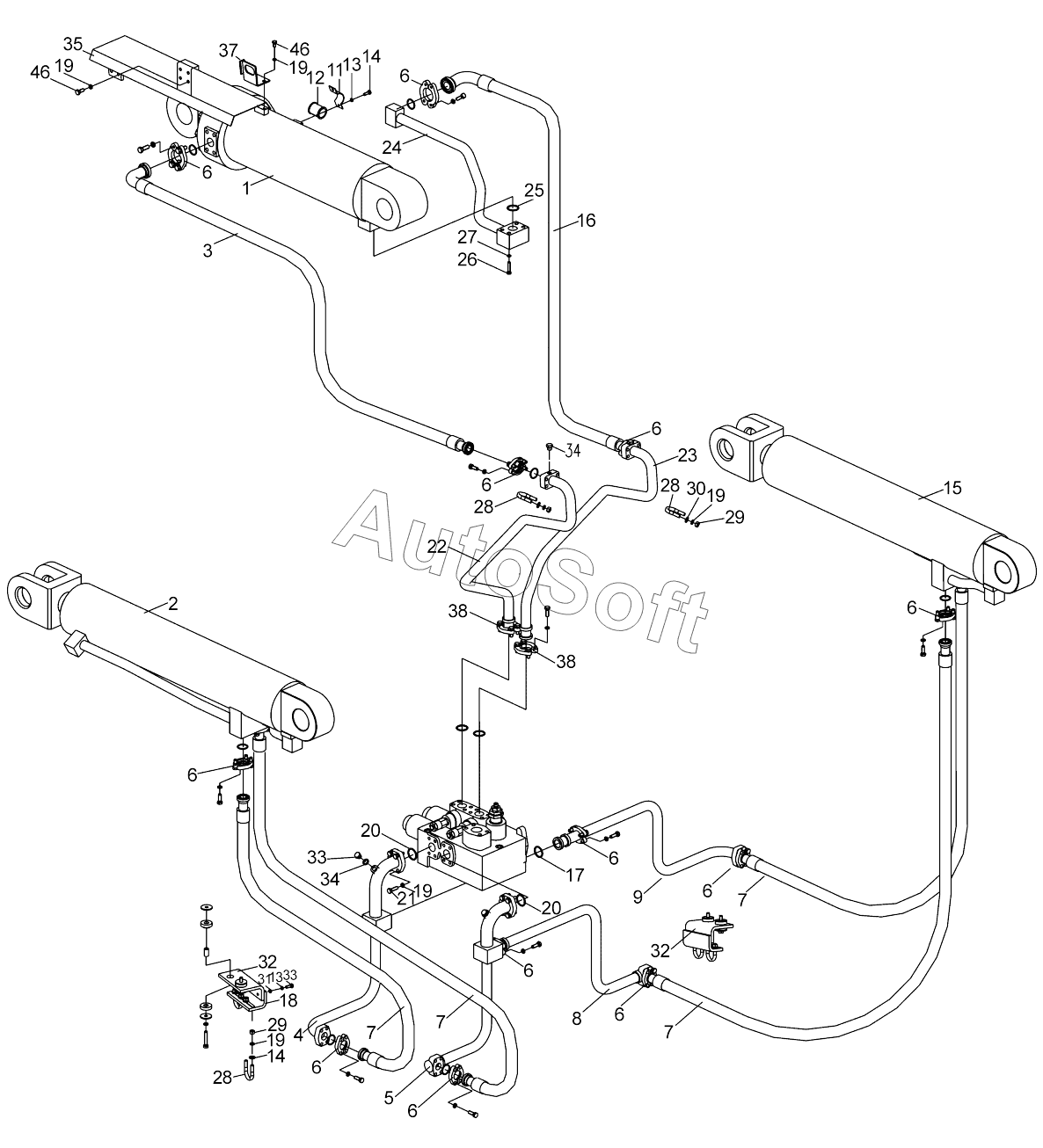

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Цилиндр опрокидывающего ковша | |
| 2 | 8***3 | Масляный цилиндр левой стрелы | |
| 3 | 2***8 | Гибкий рукав в сборе | |
| 4 | 2***6 | Стальная трубка | |
| 5 | 2***7 | Стальная трубка | |
| 6 | 8***4 | Блок фланцев | |
| 7 | 2***2 | Гибкий рукав в сборе | |
| 8 | 2***3 | Стальная трубка | |
| 9 | 2***4 | Стальная трубка | |
| 10 | 8***2 | Шайба 10 | |
| 11 | 2***0 | Трубодержатель | |
| 12 | 2***1 | Зажим резиновой трубы | |
| 13 | 8***0 | Шайба 8 | |
| 14 | 8***3 | Болт М8х16 | |
| 15 | 8***4 | Маслоцилиндр правой стрелы | |
| 16 | 2***9 | Гибкий рукав в сборе | |
| 17 | 8***3 | О-образное уплотнительное кольцо | |
| 18 | 2***0 | Упорная планка | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 8***8 | О-образное уплотнительное кольцо | |
| 21 | 8***2 | Болт М10х35 | |
| 22 | 2***5 | Стальная трубка | |
| 23 | 2***6 | Стальная трубка | |
| 24 | 2***9 | Стальная трубка | |
| 25 | 8***6 | О-образное уплотнительное кольцо 42.5x3.55 | |
| 26 | 8***1 | Болт M12x70 | |
| 27 | 8***8 | Шайба 12 | |
| 28 | 2***0 | “U” clamp | |
| 29 | 8***8 | Гайка М10 | |
| 30 | 8***7 | Шайба 10 | |
| 31 | 8***9 | Шайба 8 | |
| 32 | 2***1 | Упорная планка | |
| 33 | 8***0 | Болт М8х30 | |
| 34 | 8***9 | Заглушка | |
| 35 | 2***9 | Защитный кожух | |
| 36 | 8***7 | Болт М10х25 | |
| 37 | 2***1 | Опора для датчика | |
| 38 | 8***8 | Блок фланцев |
