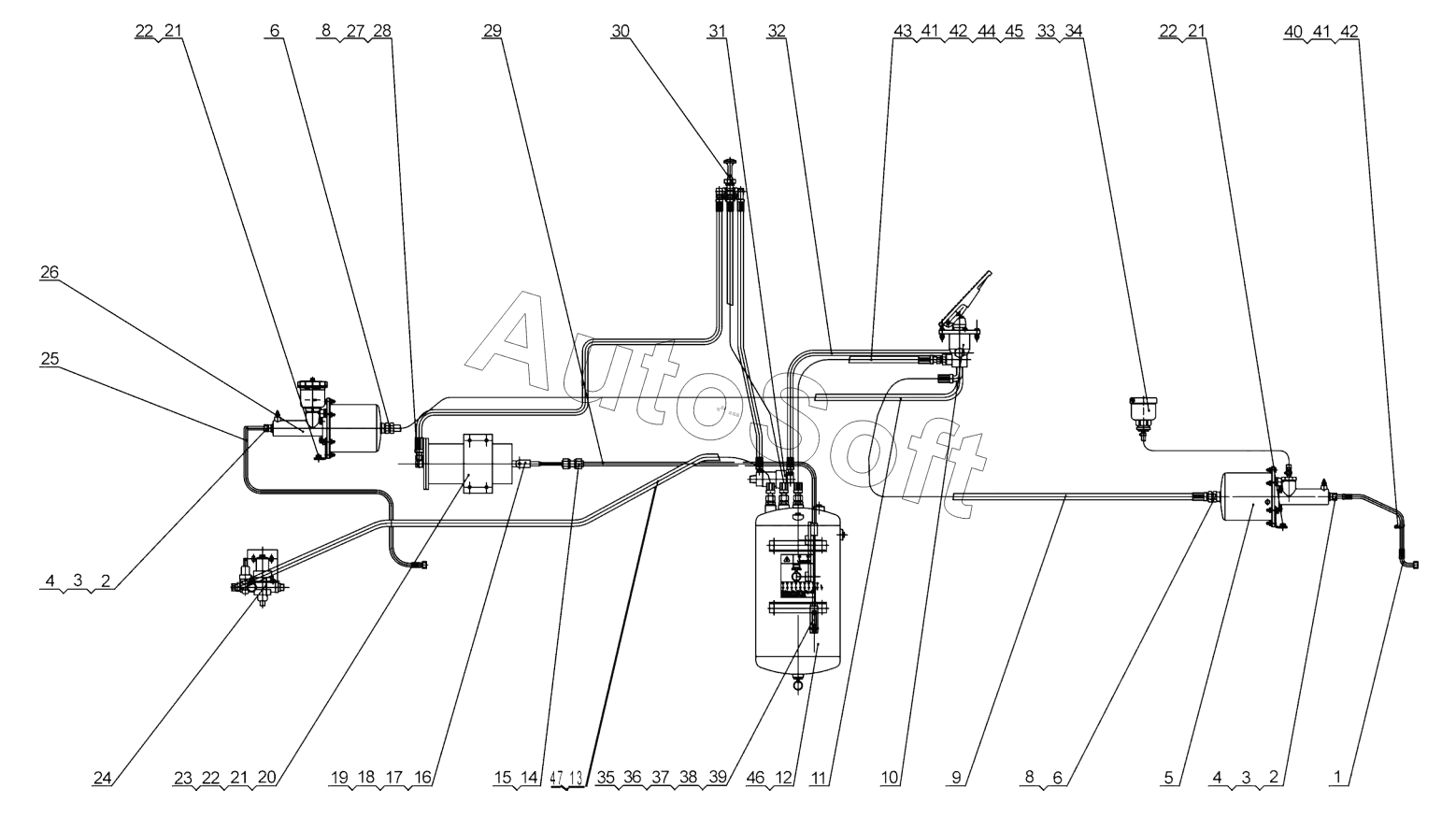

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Тормозная система LW500KN
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
41
42
42
43
44
45
46
47
14
2
2
3
3
4
4
5
6
6
8
8
9
10
11
12
13
1
15
16
17
18
19
20
21
21
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Тормозная магистраль переднего моста | |
| 2 | 8***2 | О-образное кольцо 6x1.8 | |
| 3 | 2***8 | Соединение | |
| 4 | 8***0 | Шайба 14 | |
| 5 | 8***0 | Воздушный насос форсажа | |
| 6 | 8***3 | Соединение | |
| 8 | 8***4 | Отвод | |
| 9 | 2***4 | Воздуховод форсажного насоса переднего моста | |
| 10 | 2***0 | Контроллер тормоза | |
| 11 | 2***5 | Воздуховод форсажного насоса | |
| 12 | 2***2 | Ресивер в сборе | |
| 13 | 2***5 | Впускная труба ресивера | |
| 14 | 8***1 | Гайка М16 | |
| 15 | 8***1 | Шайба 16 | |
| 16 | 2***4 | Вильчатое соединение | |
| 17 | 8***8 | Гайка М10 | |
| 18 | 8***8 | Вал штифта B10x35 | |
| 19 | 8***1 | Штифт | |
| 20 | 2***7 | Brake cylinder | |
| 21 | 8***5 | Болт M12x25 | |
| 22 | 8***8 | Шайба 12 | |
| 23 | 8***0 | Шайба 12 | |
| 24 | 2***7 | Комбинированный клапан в сборе | |
| 25 | 2***5 | Тормозная магистраль заднего моста | |
| 26 | 8***9 | Воздушный насос форсажа | |
| 27 | 8***6 | Соединение | |
| 28 | 2***7 | Воздушная магистраль тормозного цилиндра | |
| 29 | 2***1 | Гибкий вал управления | |
| 30 | 2***8 | Тормозный клапан ручного управления в | |
| 31 | 2***8 | Отсекательный цилиндр в сборе | |
| 32 | 2***2 | Воздухопровод | |
| 33 | 8***6 | Масленка в сборе | |
| 34 | 8***5 | Stainless bracelet | |
| 35 | 2***6 | Неподвижная опора | |
| 36 | 8***7 | Болт M10x50 | |
| 37 | 8***7 | Шайба 10 | |
| 38 | 8***4 | Шайба 10 | |
| 39 | 2***0 | Шайба | |
| 40 | 8***3 | Цанга | |
| 41 | 8***0 | Шайба 8 | |
| 42 | 8***3 | Болт М8х16 | |
| 43 | 2***5 | Воздухопровод | |
| 44 | 8***8 | Wire support | |
| 45 | 2***8 | Соединение | |
| 46 | 2***2 | Знак водовыпуска | |
| 47 | 8***1 | O-образное кольцо |
