Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Тормозная система (Альпийски-арктический тип) LW500KN
28
28
20
21
22
23
24
25
26
27
27
19
29
30
31
32
33
34
35
36
10
2
2
3
3
4
4
5
6
7
8
9
1
1
11
12
13
14
15
15
16
16
17
18

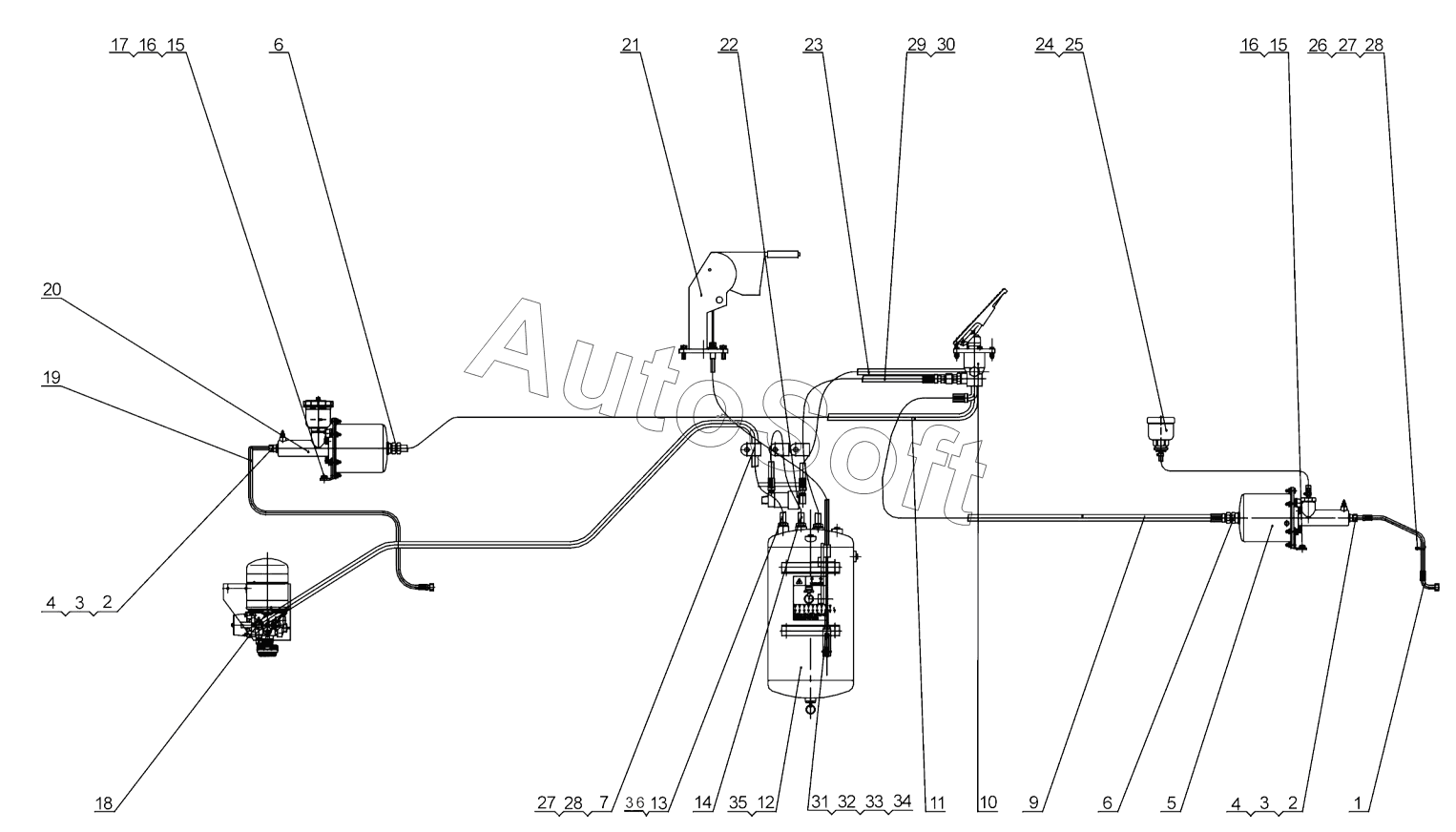

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Тормозная магистраль переднего моста | |
| 2 | 8***2 | О-образное кольцо 6x1.8 | |
| 3 | 2***8 | Соединение | |
| 4 | 8***0 | Шайба 14 | |
| 5 | 8***7 | Воздушный насос форсажа | |
| 6 | 8***3 | Соединение | |
| 7 | 8***8 | Wire support | |
| 8 | 8***4 | Отвод | |
| 9 | 2***4 | Воздуховод форсажного насоса переднего моста | |
| 10 | 2***0 | Контроллер тормоза | |
| 11 | 2***5 | Воздуховод форсажного насоса | |
| 12 | 2***2 | Ресивер в сборе | |
| 13 | 2***5 | Впускная труба ресивера | |
| 14 | 2***0 | Воздухопровод | |
| 15 | 8***5 | Болт M12x25 | |
| 16 | 8***8 | Шайба 12 | |
| 17 | 8***0 | Шайба 12 | |
| 18 | 2***5 | Сушилка в сборе | |
| 19 | 2***5 | Тормозная магистраль заднего моста | |
| 20 | 8***6 | Воздушный насос форсажа | |
| 21 | 2***2 | Контроллер с ручным управлением | |
| 22 | 2***8 | Отсекательный цилиндр в сборе | |
| 23 | 2***2 | Воздухопровод | |
| 24 | 8***6 | Масленка в сборе | |
| 25 | 8***5 | Stainless bracelet | |
| 26 | 8***3 | Цанга | |
| 27 | 8***0 | Шайба 8 | |
| 28 | 8***3 | Болт М8х16 | |
| 29 | 2***5 | Воздухопровод | |
| 30 | 2***8 | Соединение | |
| 31 | 2***6 | Неподвижная опора | |
| 32 | 8***7 | Болт M10x50 | |
| 33 | 8***7 | Шайба 10 | |
| 34 | 8***4 | Шайба 10 | |
| 35 | 2***2 | Знак водовыпуска | |
| 36 | 8***1 | O-образное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
