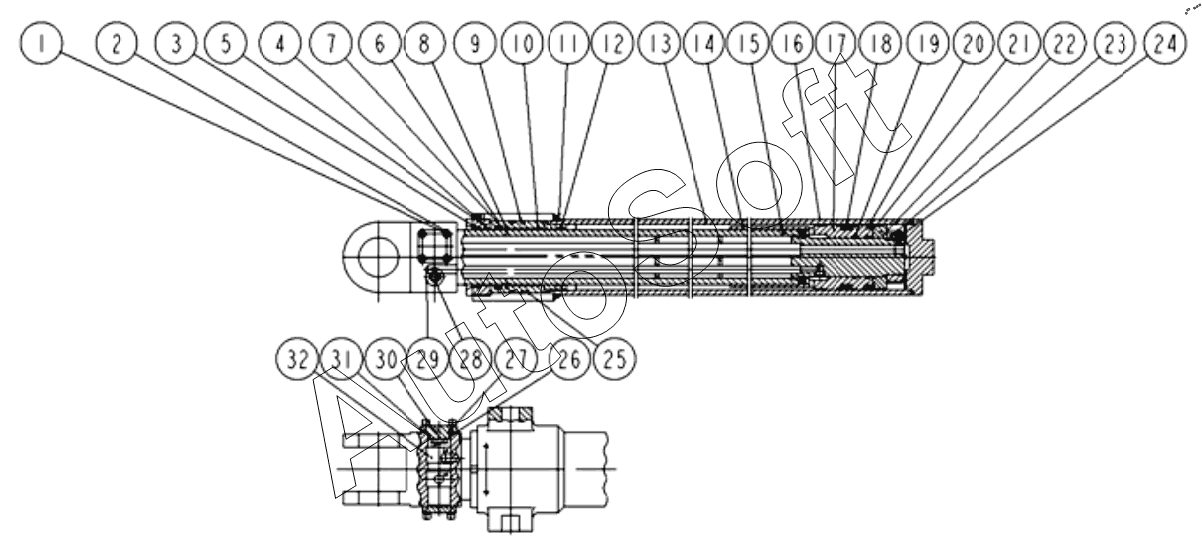

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 110902547 Телескопические цилиндры I
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***7 | Винтм10х25 | |
| 2 | S***8 | Шайба 10 | |
| 3 | S***9 | Пылезащитное кольцо 125x140x16 | |
| 4 | S***0 | Втулка сальника | |
| 5 | S***1 | Опорное кольцо 131x125x10 | |
| 6 | S***2 | Уплотнения валов 125x145x14.5 | |
| 7 | S***3 | Стопорное кольцо 125x145x2 | |
| 8 | S***4 | Уплотнение 125x6.3 | |
| 9 | S***5 | Окольца 165x5.7 | |
| 10 | S***6 | Сухой подшипник 125x130x75 | |
| 11 | S***7 | Распорка 1 | |
| 12 | S***8 | Опорное кольцо 131x125x25 | |
| 13 | S***9 | Цилиндр | |
| 14 | S***0 | Распорка | |
| 15 | S***1 | Шток | |
| 16 | S***2 | Опорное кольцо 150x144x20 | |
| 17 | S***3 | Поршень | |
| 18 | S***4 | Диаметр цилиндра уплотнение 125x150x25.4 | |
| 19 | S***5 | Окольца 90x5.3 | |
| 20 | S***6 | Диаметр цилиндра уплотнение 130x150x12 | |
| 21 | S***7 | Стопорное кольцо | |
| 22 | S***8 | Экран | |
| 23 | S***9 | Гайка | |
| 24 | S***0 | Винт m8x14 | |
| 25 | S***1 | Направляющая муфта | |
| 26 | S***2 | Стопорное кольцо | |
| 27 | S***3 | Oкольца 44.04x3.53 | |
| 28 | S***4 | Шайба 27 | |
| 29 | S***5 | Сливная пробка | |
| 30 | S***6 | Перекрытие | |
| 31 | S***7 | Oкольца 65x3.1 | |
| 32 | S***8 | Балансировочный клапан |
