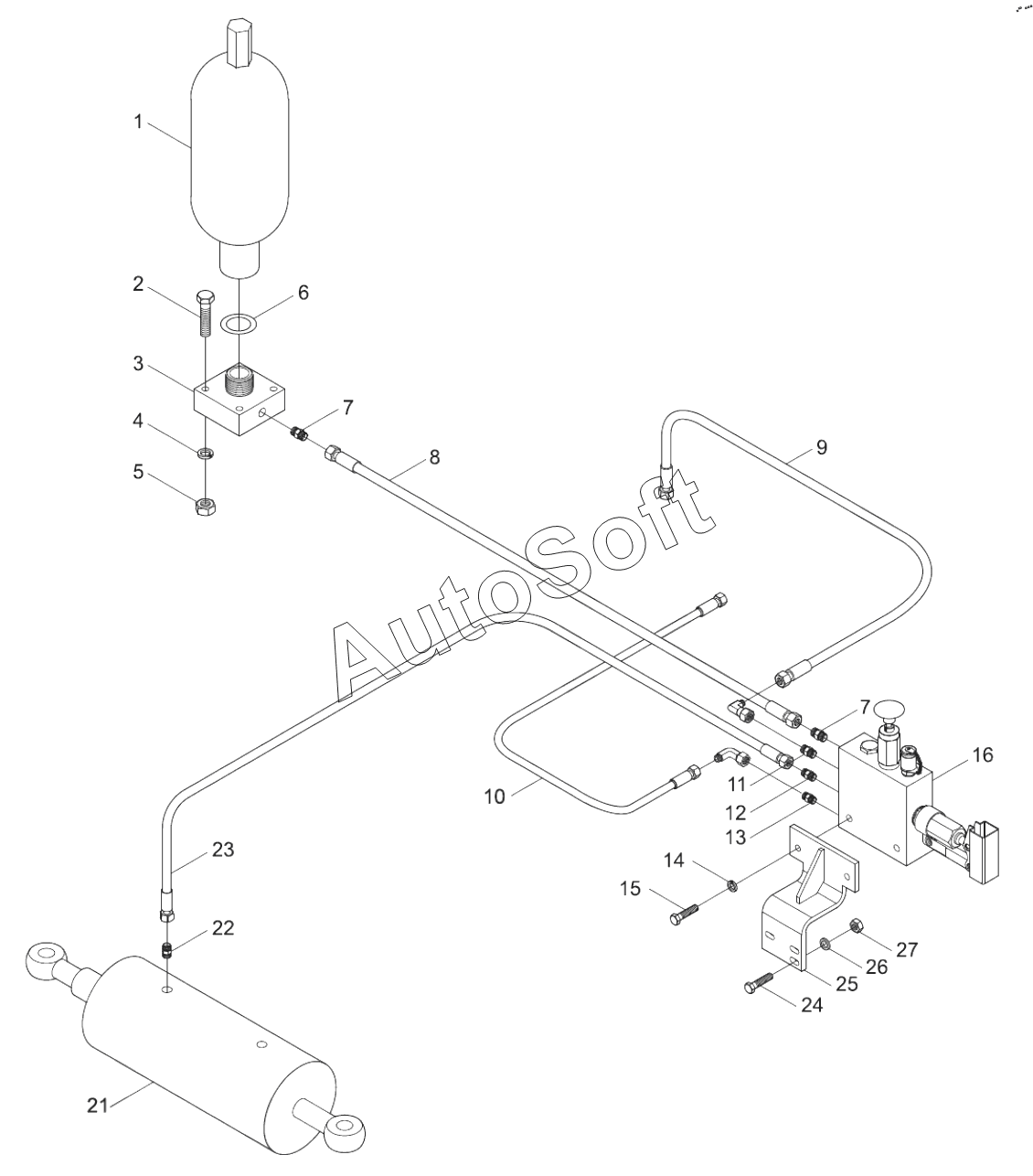

Каталог запасных частей к технике: XCMG XT873. Ручная тормозная система
12
27
26
25
24
23
22
21
16
15
14
13
1
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Резервуар | |
| 2 | 8***1 | Болт M10x65 | |
| 3 | 4***6 | Соедиинтельная колодка | |
| 4 | 8***4 | Шайба 10 | |
| 5 | 8***8 | Гайка М10 | |
| 6 | 8***7 | О-образное уплотнительное кольцо | |
| 7 | 8***3 | Соединение | |
| 8 | 8***1 | Резиновая труба | |
| 9 | 8***0 | Резиновая труба | |
| 10 | 8***9 | Резиновая труба | |
| 11 | 8***7 | Соединение | |
| 12 | 8***3 | Соединение | |
| 13 | 8***6 | Соединение | |
| 14 | 8***0 | Шайба 8 | |
| 15 | 8***3 | Болт М8х16 | |
| 16 | 8***9 | Ручная тормозная клапанная колодка в сборе | |
| 21 | 8***0 | Тормозной масляный цилиндр | |
| 22 | 8***9 | Соединение | |
| 23 | 8***5 | Резиновая труба | |
| 24 | 8***0 | Болт М8х30 | |
| 25 | 4***5 | Подпорка | |
| 26 | 8***9 | Шайба 8 | |
| 27 | 8***6 | Гайка M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
