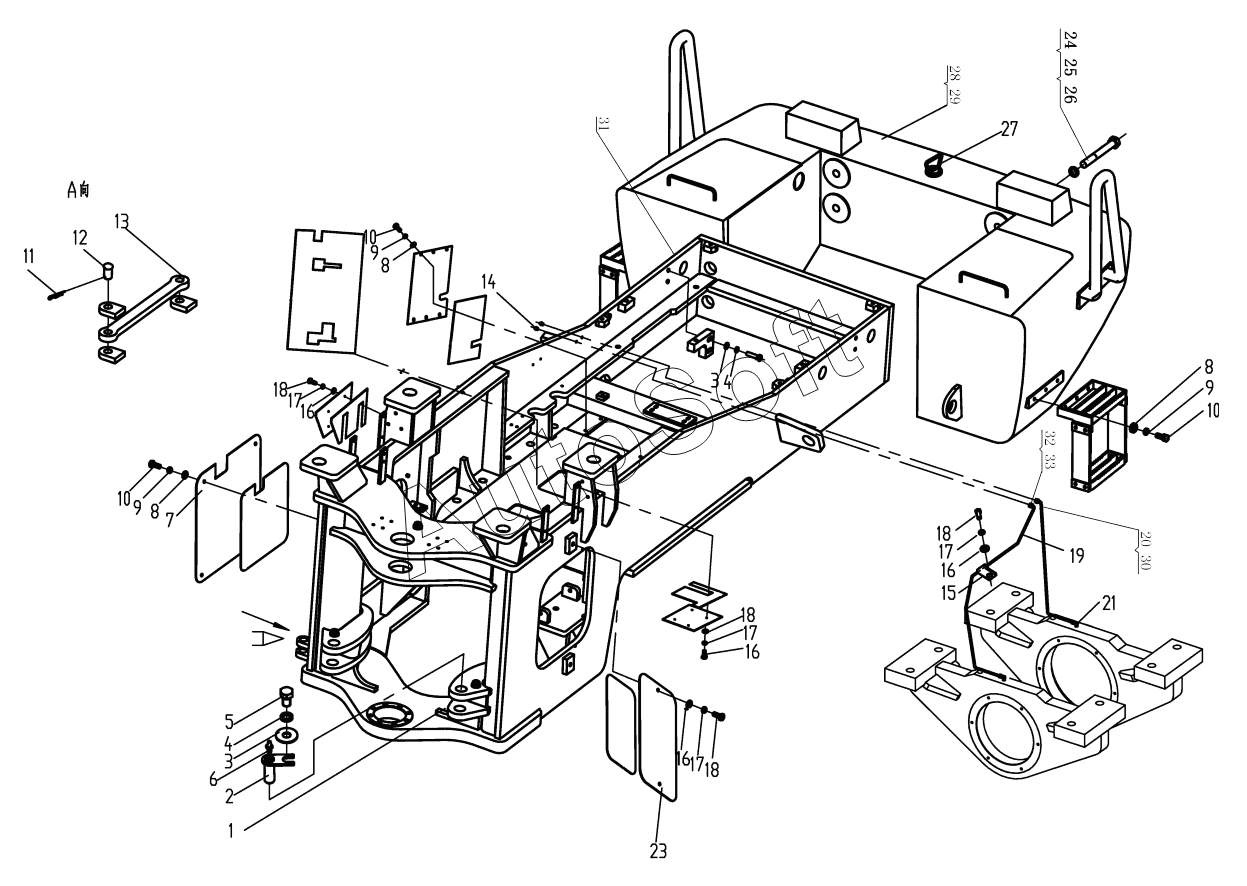

Каталог запасных частей к технике: XCMG LW600K. 253002864 Rear Chassis System
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
16
16
16
16
17
17
17
17
18
18
18
18
19
20
21
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Rear Chassis | |
| 2 | 2***3 | Steering Pin | |
| 3 | 8***1 | Шайба 16 | |
| 4 | 8***1 | Шайба 16 | |
| 5 | 8***2 | Болт М16х25 | |
| 6 | 8***9 | Масленка 45°М10х1 | |
| 7 | 2***8 | Plate | |
| 8 | 8***0 | Шайба 12 | |
| 9 | 8***8 | Шайба 12 | |
| 10 | 8***5 | Болт M12x25 | |
| 11 | 2***8 | 251500108 | |
| 12 | 8***5 | Pin | |
| 13 | 2***9 | Fixing Rod | |
| 14 | 8***6 | Масленка M10x1 | |
| 15 | 8***8 | Wire support | |
| 16 | 8***9 | Шайба 8 | |
| 17 | 8***0 | Шайба 8 | |
| 18 | 8***3 | Болт М8х16 | |
| 19 | 2***8 | Oil Tube | |
| 20 | 2***6 | Oil Tube | |
| 21 | 8***1 | Корпус соединения 6 | |
| 23 | 2***9 | Plate | |
| 24 | 8***3 | Bolt | |
| 25 | 8***7 | Spring Washer | |
| 26 | 8***7 | Washer 36 | |
| 27 | 2***5 | Буксирный палец | |
| 28 | 2***6 | Counter Weight | |
| 29 | 2***7 | Light Supporter | |
| 30 | 2***2 | Oil Tube | |
| 31 | 8***6 | Болт М12х30 | |
| 32 | 8***5 | Замковая гайка 6 | |
| 33 | 8***9 | Шайба 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
