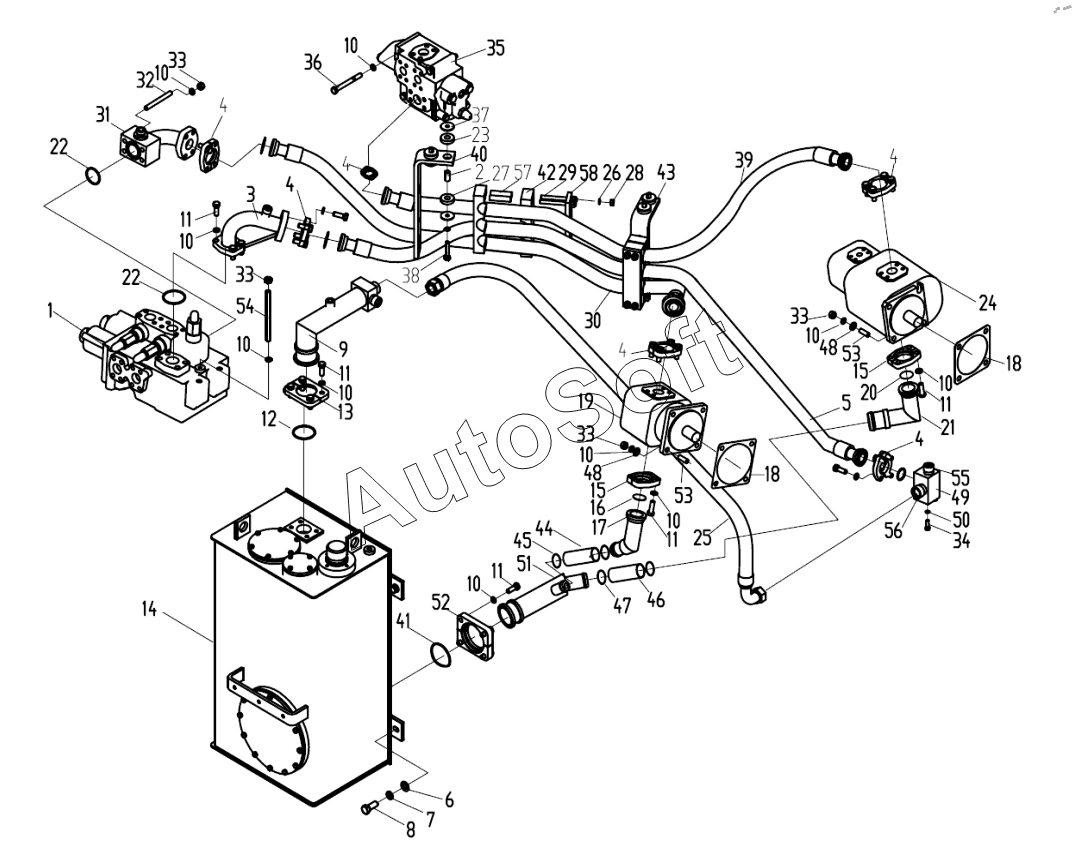

Каталог запасных частей к технике: XCMG LW600K. 253000218 Working Hydraulic System
1
2
3
4
4
4
4
4
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Valve | |
| 2 | 2***3 | Стойка | |
| 3 | 2***9 | Tube | |
| 4 | 8***2 | Блок фланцев | |
| 5 | 2***0 | Hose | |
| 6 | 8***3 | Шайба 16 | |
| 7 | 8***1 | Шайба 16 | |
| 8 | 8***1 | Болт M16x40 | |
| 9 | 2***5 | Tube | |
| 10 | 8***8 | Шайба 12 | |
| 11 | 8***3 | Шпилька М12х35 | |
| 12 | 8***6 | O-ring | |
| 13 | 2***9 | Flange | |
| 14 | 2***1 | Oil Box | |
| 15 | 2***0 | Split Flange | |
| 16 | 8***6 | О-образное уплотнительное кольцо 42.5x3.55 | |
| 17 | 2***7 | Tube | |
| 18 | 2***7 | Уплотнительная прокладка | |
| 19 | 8***5 | Gear pump | |
| 20 | 8***6 | O-образное уплотнительное колцьо | |
| 21 | 2***6 | Tube | |
| 22 | 8***9 | О-образное кольцо | |
| 23 | 2***2 | Резиновая прокладка | |
| 24 | 8***2 | Gear pump | |
| 25 | 2***2 | Hose | |
| 26 | 8***4 | Шайба 10 | |
| 27 | 2***1 | Резиновая прокладка | |
| 28 | 8***8 | Гайка М10 | |
| 29 | 8***2 | Шпилька | |
| 30 | 2***1 | Hose | |
| 31 | 2***7 | Joint Block | |
| 32 | 8***9 | Bolt | |
| 33 | 8***9 | Гайка М12 | |
| 34 | 8***7 | Болт М8х25 | |
| 35 | 2***8 | Увеличительный клапан расхода типа преимущества | |
| 36 | 8***3 | Bolt | |
| 37 | 2***0 | Нажимная планка | |
| 38 | 8***0 | Screw | |
| 39 | 2***3 | Hose | |
| 40 | 2***9 | Упорная планка в сборе | |
| 41 | 8***9 | O-ring | |
| 42 | 2***4 | Резиновая зажимная планка | |
| 43 | 2***9 | Plank | |
| 44 | 2***9 | Hose | |
| 45 | 8***3 | Хомут из нержавейки 44-64 | |
| 46 | 8***5 | Hose | |
| 47 | 8***2 | Clamp | |
| 48 | 8***0 | Шайба 12 | |
| 49 | 2***0 | Joint Block | |
| 50 | 8***0 | Шайба 8 | |
| 51 | 2***8 | Tube | |
| 52 | 2***5 | Flange | |
| 53 | 8***3 | Шпилька М12х35 | |
| 54 | 8***1 | Шпилька M12x180 | |
| 55 | 8***1 | Connector CP | |
| 56 | 8***5 | Connector CP | |
| 57 | 2***5 | Стойка | |
| 58 | 2***5 | Зажимная планка |
