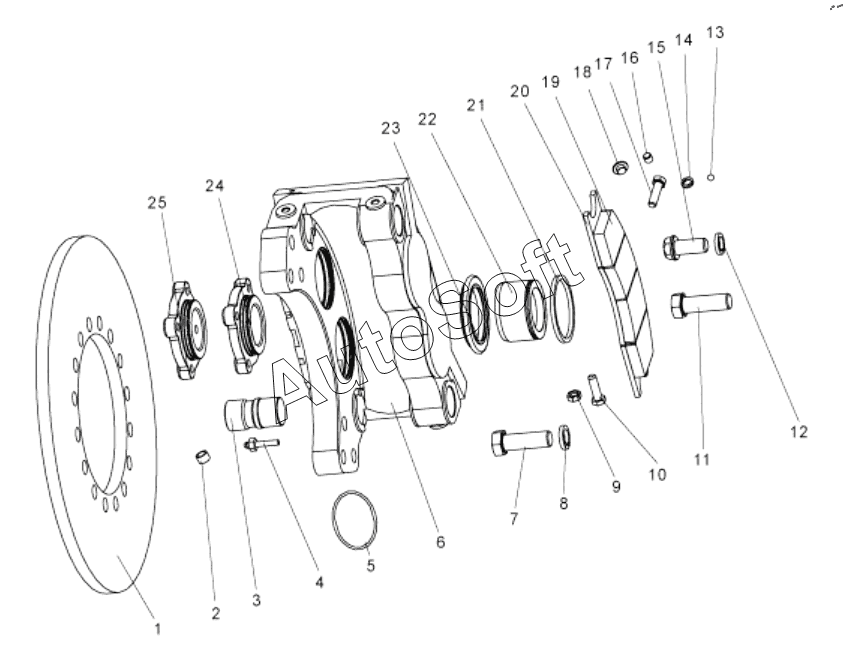

Каталог запасных частей к технике: XCMG LW300F. 72006035 Brake
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Тормозной диск | |
| 2 | 5***1 | Защита | |
| 3 | 7***7 | Штифт | |
| 4 | 7***2 | Пробка для сброса воздуха | |
| 5 | 5***0 | Круглое кольцо | |
| 6 | 7***6 | Корпус основания | |
| 7 | 7***9 | Bolt M20x60 | |
| 8 | 5***8 | Шайба | |
| 9 | 5***3 | Гайка | |
| 10 | 7***2 | Bolt M10x35 | |
| 11 | 5***9 | Bolt M20x55 | |
| 12 | 5***7 | Шайба18 | |
| 13 | 5***5 | Стальной шарик | |
| 14 | 5***3 | Шайба | |
| 15 | 7***1 | Болт M18x40 | |
| 16 | 7***8 | Штифт колонки | |
| 17 | 5***5 | Болт | |
| 18 | 7***9 | Заглушка | |
| 19 | 7***3 | Фрикционный диск | |
| 20 | 7***5 | Подошва фрикционной подушки | |
| 21 | 7***9 | Уплотнитель | |
| 22 | 7***0 | Поршень | |
| 23 | 7***8 | Пыленепроницаемое кольцо | |
| 24 | 7***8 | Крышка | |
| 25 | 7***3 | Крышка |
