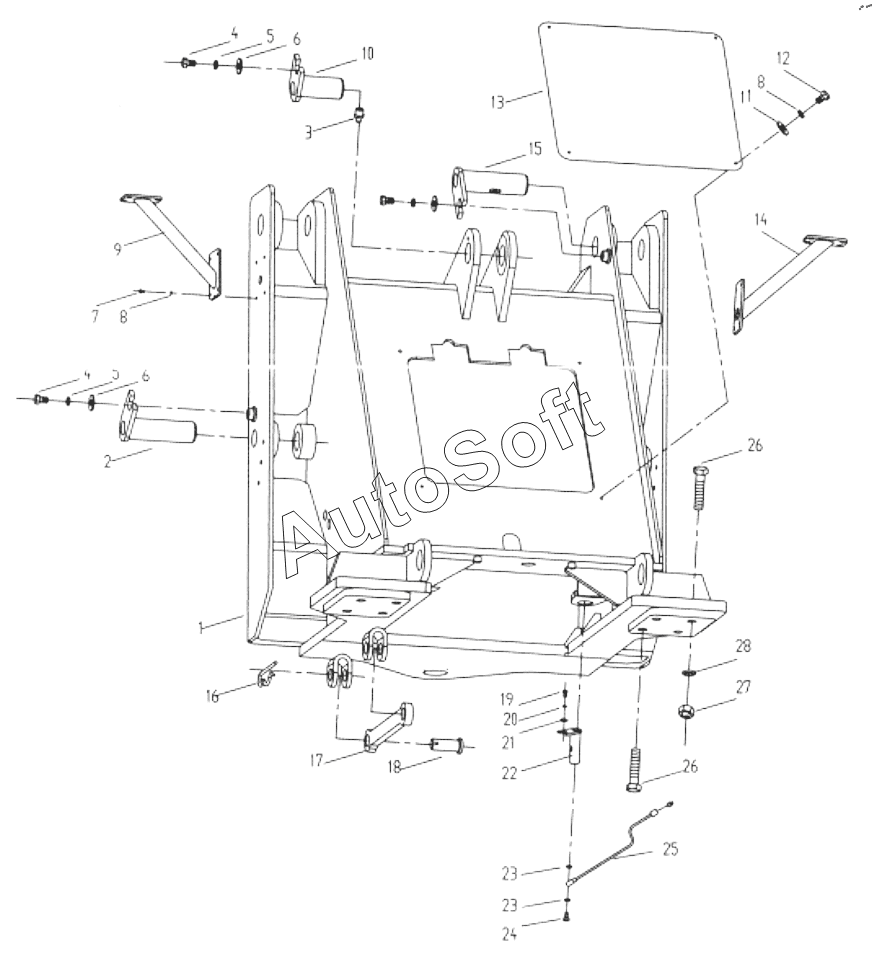

Каталог запасных частей к технике: XCMG LW300F. 300F.05 Front Chassis
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Front Chassis | |
| 2 | 3***3 | Lift Cylinder Pin | |
| 3 | J***5 | Чашка для смазки | |
| 4 | G***6 | Болт | |
| 5 | G***7 | Шайба 12 | |
| 6 | G***5 | Шайба | |
| 7 | G***6 | Болт | |
| 8 | G***7 | Шайба 12 | |
| 9 | L***2 | Защитное приспособление передней фары | |
| 10 | 3***3 | Штифт | |
| 11 | G***5 | Шайба | |
| 12 | G***6 | Болт | |
| 13 | L***2 | Front Cover Plate | |
| 14 | L***1 | Защитное приспособление передней фары | |
| 15 | 3***2 | Lift Arm Pin | |
| 16 | 8***5 | Spring Split | |
| 17 | 8***2 | Блокировочное звено | |
| 18 | G***6 | Шплинт | |
| 19 | G***6 | Болт | |
| 20 | Z***3 | Washer | |
| 21 | G***7 | Шайба 12 | |
| 22 | 3***4 | Передний штифт рулевого управления | |
| 23 | J***7 | Шайба | |
| 24 | Z***1 | Болт | |
| 25 | Z***1 | Трубка | |
| 26 | G***6 | Bolt М12х1,5x85 | |
| 27 | G***6 | Гайка | |
| 28 | G***7 | Шайба 12 |
