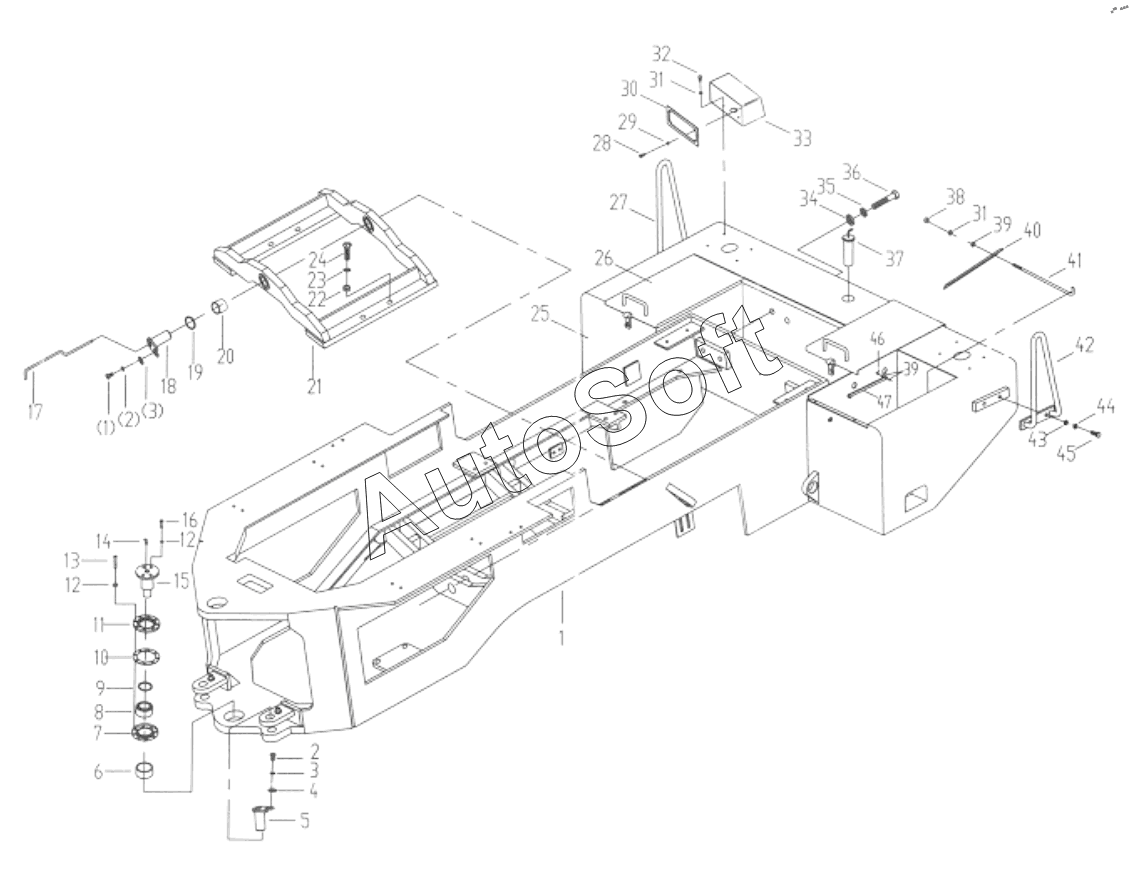

Каталог запасных частей к технике: XCMG LW300F. 300F.06 Rear Chassis
36
26
26
27
28
29
30
31
31
32
33
34
35
25
37
38
39
40
41
42
43
44
45
13
2
2
3
3
4
5
6
7
8
9
10
11
12
1
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Rear Chassis | |
| 2 | G***6 | Болт | |
| 3 | Z***3 | Washer | |
| 4 | G***7 | Шайба 12 | |
| 5 | 3***3 | Штифт | |
| 6 | Z***7 | Вкладыш | |
| 7 | Z***1 | Нижний фланец | |
| 8 | G***1 | Подшипник | |
| 9 | G***6 | Кольцо | |
| 10 | Z***4 | Adjustion Thim | |
| 11 | Z***0 | Верхний фланец | |
| 12 | G***7 | Шайба 12 | |
| 13 | G***6 | Болт | |
| 14 | J***5 | Чашка для смазки | |
| 15 | Z***6 | Шарнирный штырь | |
| 16 | G***6 | Болт | |
| 17 | Z***A | Трубка | |
| 18 | Z***5 | Axle Cradle Pin | |
| 19 | Z***1 | Thim | |
| 20 | Z***2 | Bushing | |
| 21 | L***7 | Опора оси | |
| 22 | Z***1 | Гайка | |
| 23 | G***7 | Шайба 12 | |
| 24 | Z***2 | Болт | |
| 25 | L***0 | Противовес | |
| 26 | L***2 | Left Box Cover | |
| 26 | L***3 | Правая крышка | |
| 27 | 5***6 | Задний поручень | |
| 28 | G***5 | Болт | |
| 29 | G***5 | Шайба | |
| 30 | Z***1 | Cover | |
| 31 | G***7 | Шайба 12 | |
| 32 | G***6 | Болт | |
| 33 | Z***3 | Bracket | |
| 34 | G***5 | Шайба | |
| 35 | G***7 | Шайба 12 | |
| 36 | G***6 | Болт | |
| 37 | Z***А | Towing Pin | |
| 38 | G***6 | Гайка | |
| 39 | G***5 | Шайба | |
| 40 | L***1 | Запор стальной Angler | |
| 41 | L***2 | Болт | |
| 42 | 5***5 | Задний поручень | |
| 43 | G***5 | Шайба | |
| 44 | G***7 | Шайба 12 | |
| 45 | G***6 | Болт | |
| 46 | G***6 | Шплинт | |
| 47 | Z***6 | Опорная стойка |
