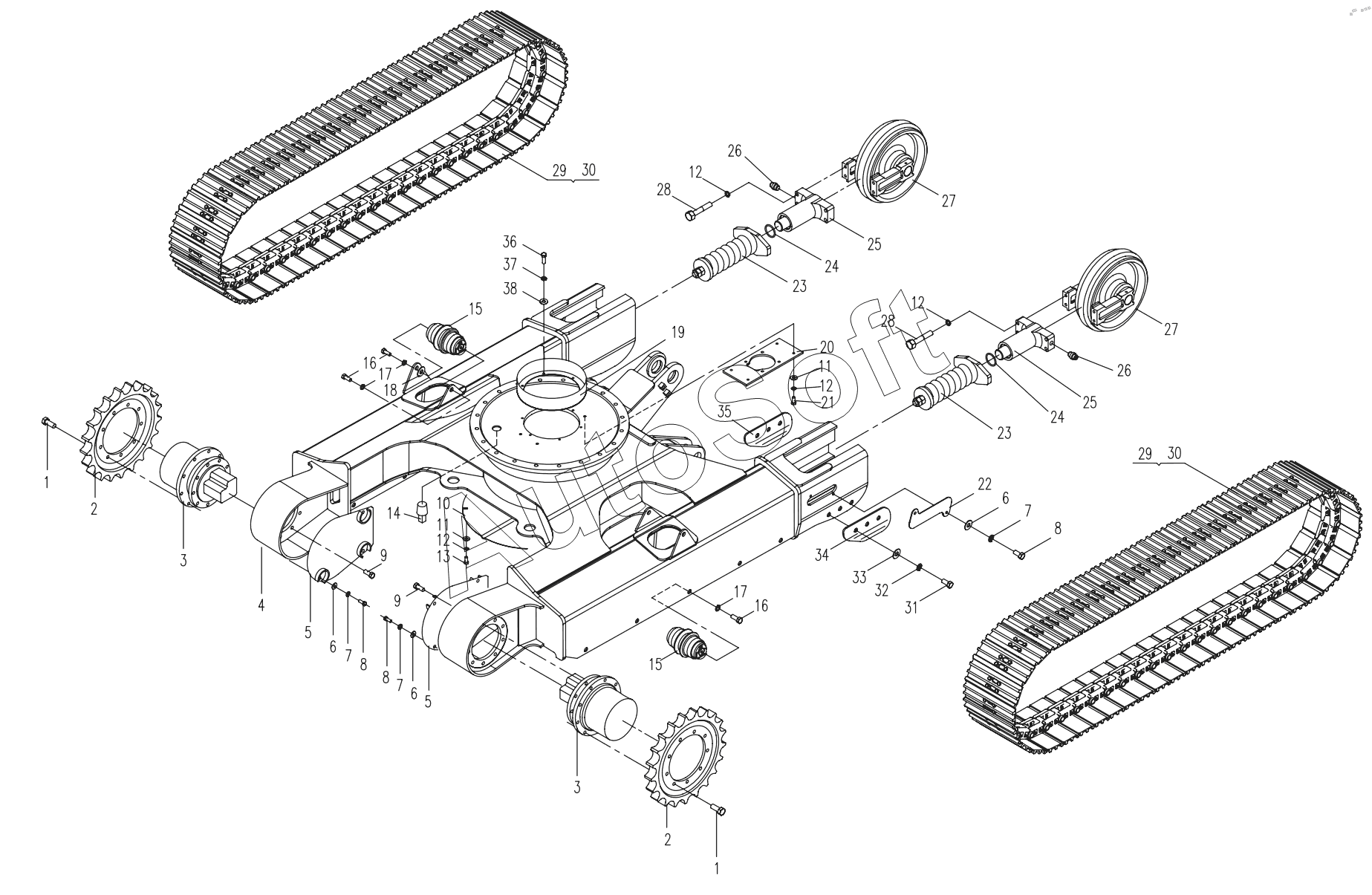

Каталог запасных частей к технике: Yuchai YC55-8. CHASSIS ASSEMBLY (APPLY TO 850H01, 850H02, 850H03 TYPE)
29
29
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
21
30
30
31
32
33
34
35
36
37
38
11
11
2
2
3
3
4
5
5
6
6
6
7
7
7
8
8
8
9
9
10
1
1
12
12
12
12
13
14
15
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***3 | Bolt | |
| 2 | 8***1 | Driving wheel | |
| 3 | 8***0 | Traveling motor | |
| 4 | 8***D | Chassis assembly | |
| 5 | 8***0 | Motor shield | |
| 6 | 1***1 | Washer | |
| 7 | 1***3 | Spring washer | |
| 8 | M***3 | Bolt | |
| 9 | M***3 | Bolt | |
| 10 | 8***0 | Sealed ring | |
| 11 | 1***1 | Washer | |
| 12 | 1***3 | Spring Washer | |
| 13 | M***3 | Bolt | |
| 14 | 8***2 | Screw plug | |
| 15 | 8***0 | Idler assembly | |
| 16 | M***3 | Bolt | |
| 17 | 1***3 | Spring washer | |
| 18 | 8***4 | Washer | |
| 19 | 8***0 | Metal ring | |
| 20 | 8***7 | Splint | |
| 21 | M***3 | Bolt | |
| 22 | 8***6 | Cover plate | |
| 23 | 8***0 | Tension spring assembly | |
| 24 | 8***0 | Sealed ring assembly | |
| 25 | 8***0 | Tension spring assembly | |
| 26 | 8***0 | Check valve assembly | |
| 27 | 8***0 | Front idler assembly | |
| 28 | M***3 | Bolt | |
| 29 | 8***0 | Steel crawler | |
| 29 | 8***0 | Steel crawler | |
| 29 | 8***0 | Rubber crawler | |
| 30 | 8***0 | Rubber board | |
| 31 | M***3 | Bolt | |
| 32 | 1***3 | Spring washer | |
| 33 | 1***1 | Washer | |
| 34 | 8***9 | Right fence plate | |
| 35 | 8***8 | Leftt fence plate | |
| 36 | M***3 | Bolt | |
| 37 | 1***3 | Spring washer | |
| 38 | 1***1 | Washer |
