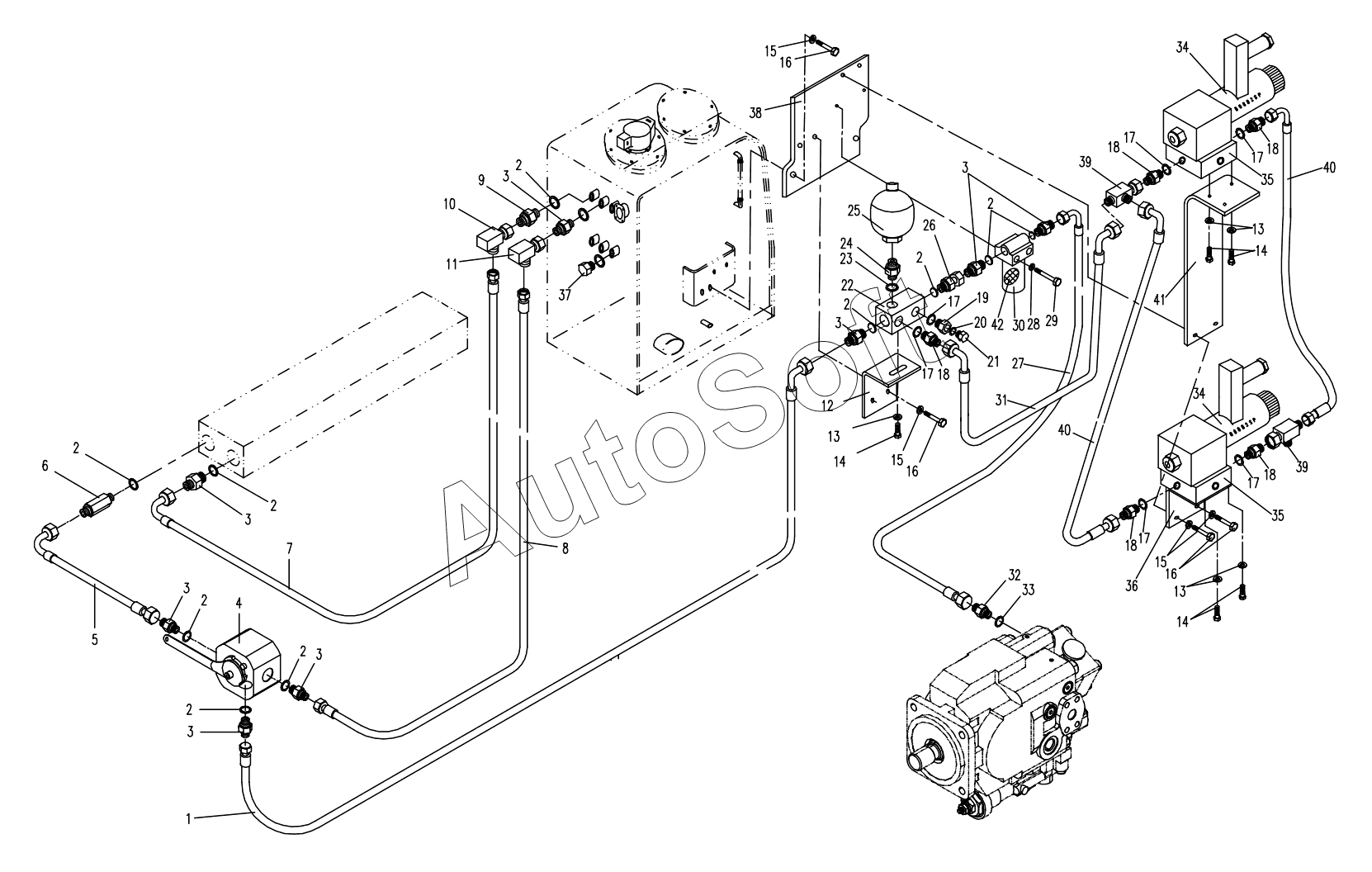

Каталог запасных частей к технике: Yuchai YC85-7. HYDRAULIC SYSTEM FOR PILOT 2 (APPLY TO 860G EXPORT TYPE)
33
23
24
25
26
27
28
29
30
31
32
20
34
34
35
35
36
37
38
39
39
40
40
41
42
12
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
1
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
17
17
17
18
18
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Rubber pipe assembly | |
| 2 | 1***O | Combinatory washer | |
| 3 | 8***1 | Bolt joint | |
| 4 | 8***0 | Turning vave | |
| 5 | 8***0 | Rubber pipe assembly | |
| 6 | 8***7 | Bolt joint | |
| 7 | 8***0 | Hose assembly | |
| 8 | 8***0 | Rubber pipe assembly | |
| 9 | 8***6 | Bolt joint | |
| 10 | 8***3 | Square joint | |
| 11 | 8***3 | 90° Toggle joint | |
| 12 | 8***2 | Supporting ply plank | |
| 13 | 8***3 | Spring Washer | |
| 14 | M***3 | Bolt | |
| 15 | 1***3 | Spring washer | |
| 16 | M***3 | Bolt | |
| 17 | 1***O | Combinatory washer | |
| 18 | 8***4 | Bolt tie-in | |
| 19 | 8***5 | Bolt joint | |
| 20 | 1***O | Conbinatory washer | |
| 20 | 8***0 | Valve | |
| 21 | 8***4 | Plug | |
| 23 | 2***O | Combinatory washer | |
| 24 | 8***3 | Bolt tie-in | |
| 25 | 8***0 | Accumulator | |
| 26 | 8***0 | Bolt joint | |
| 27 | 8***0 | Rubber pipe assembly | |
| 28 | 6***3 | Spring washer | |
| 29 | M***3 | Bolt | |
| 30 | 8***0 | Sieve oil ware | |
| 31 | 8***0 | Hose assembly | |
| 32 | 8***A | Bolt joint | |
| 33 | 1***0 | O seal ring | |
| 34 | T***0 | Solenoid valve | |
| 35 | T***0 | Valve body | |
| 36 | 8***1 | Solenoid valve bracket | |
| 37 | 8***3 | Screw plug | |
| 38 | 8***A | Fixing plate | |
| 39 | 8***0 | Three through tie-in | |
| 40 | 8***0 | Rubber pipe assembly | |
| 41 | 8***1 | Bracket | |
| 42 | 8***0 | Filter element |
