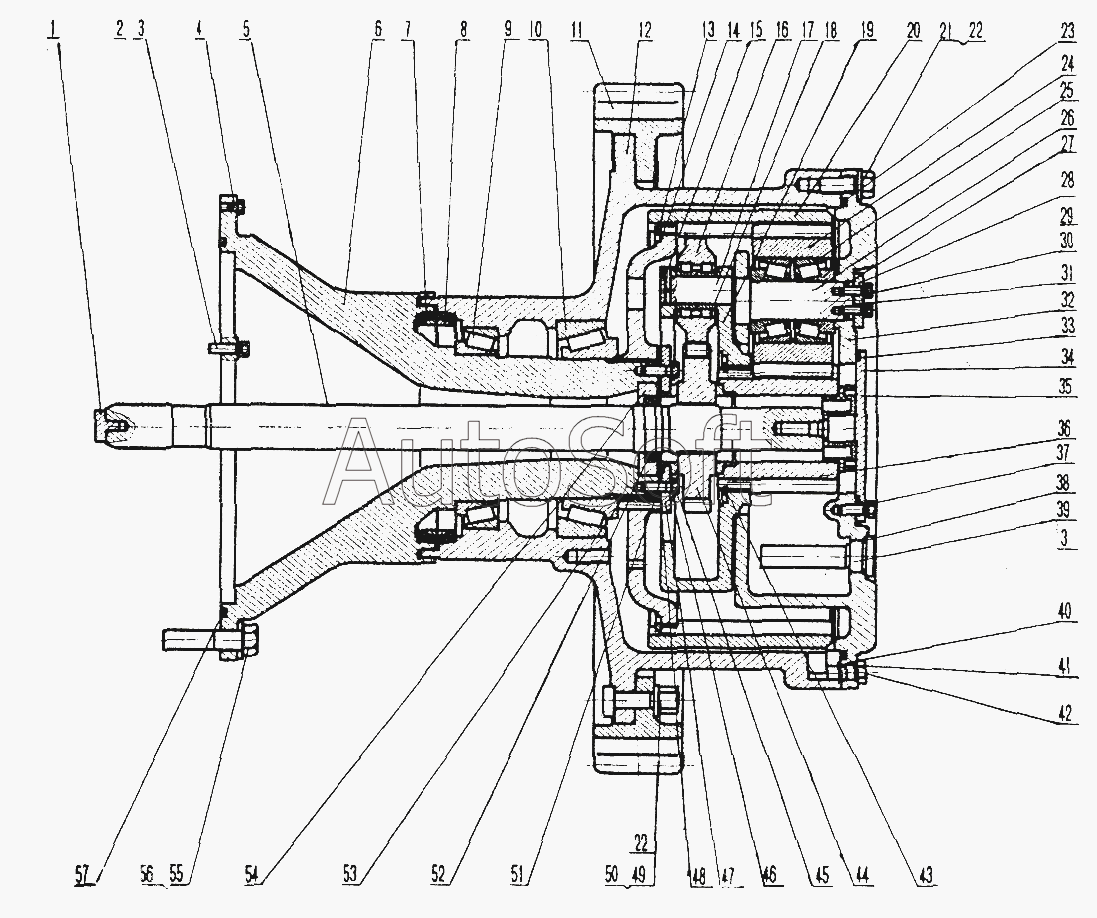

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т50000 Конечная передача
44
30
31
32
33
34
35
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
3
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Прокладка торца вала | |
| 2 | G***6 | Болт | |
| 3 | G***7 | Шайба | |
| 4 | G***6 | Болт | |
| 5 | 0***1 | Вал конечной передачи | |
| 6 | 0***2 | Опорный диск | |
| 7 | 0***| | О-образное уплотнительное кольцо | |
| 8 | 0***5 | О-образное уплотнительное кольцо | |
| 9 | G***4 | Подшипник | |
| 10 | G***4 | Подшипник | |
| 11 | 0***3 | Сегмент | |
| 12 | 0***5 | Ступица | |
| 13 | 0***0 | Упорное палец | |
| 14 | 0***6 | Соединительный диск | |
| 15 | G***6 | Палец | |
| 16 | 0***1 | Планетарная шестерня переднего ряда | |
| 17 | 0***2 | Вал планетарной шестерни переднего ряда | |
| 18 | G***7 | Подшипник | |
| 19 | 0***6 | Планетарная рама переднего ряда | |
| 20 | 0***7 | Зубчатый венец | |
| 21 | G***6 | Болт | |
| 22 | G***1 | Шайба | |
| 23 | G***2 | О-образное уплотнительное кольцо | |
| 24 | 0***3 | Планетарная шестерня заднего ряда | |
| 25 | G***4 | Подшипник | |
| 26 | 0***4 | Вал планетарной шестерни заднего ряда | |
| 27 | G***2 | О-образное уплотнительное кольцо | |
| 28 | 0***6 | Фиксированная плита | |
| 29 | G***6 | Болт | |
| 30 | G***7 | Шайба | |
| 31 | 0***7 | Прокладочная прокладка | |
| 32 | 0***5 | Планетарная рама заднего ряда | |
| 33 | G***2 | О-образное уплотнительное кольцо | |
| 34 | 0***8 | Задняя крышка | |
| 35 | 0***9 | Ограничитель | |
| 36 | 0***1 | Солнечная шестерня заднего ряда | |
| 37 | G***6 | Болт | |
| 38 | G***2 | О-образное уплотнительное кольцо | |
| 39 | 0***2 | Заправочная пробка | |
| 40 | G***2 | О-образное уплотнительное кольцо | |
| 41 | G***2 | О-образное уплотнительное кольцо | |
| 42 | 0***8 | Сливная пробка | |
| 43 | G***6 | Кольцо упорное | |
| 44 | 0***9 | Солнечная шестерня переднего ряда | |
| 45 | G***6 | Болт | |
| 46 | 0***0 | Стопорная шайба | |
| 47 | 0***8 | Нажимная плита | |
| 48 | 0***7 | Прокладочная прокладка | |
| 49 | 0***1 | Болт | |
| 50 | 0***2 | Гайка | |
| 51 | 0***0 | Торцевая прокладка | |
| 52 | H***7 | Масляное уплотнение | |
| 53 | 0***7 | Цилиндрический палец | |
| 54 | 0***6 | Гнездо для масляного уплотнения | |
| 55 | G***6 | Болт | |
| 56 | G***1 | Шайба | |
| 57 | G***2 | О-образное уплотнительное кольцо |
