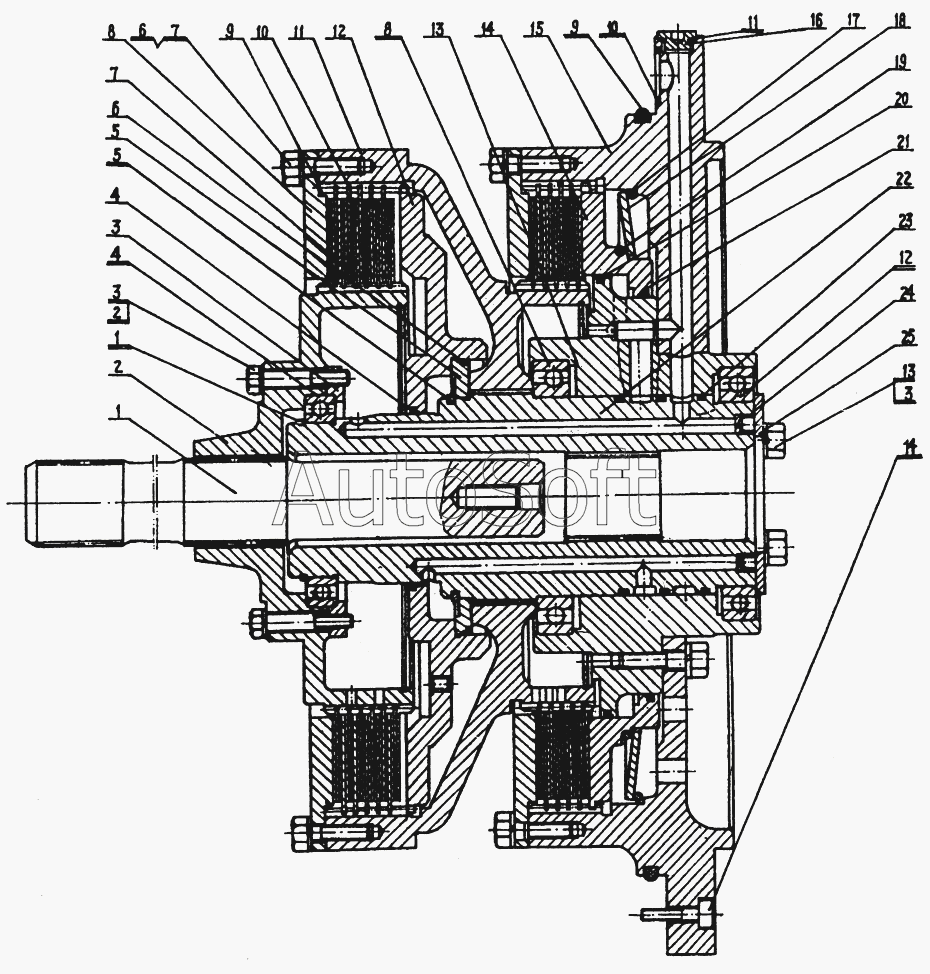

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т04000 Бортовой и тормозной фрикционы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Вводный вал | |
| 2 | 0***2 | Ведущая ступица | |
| 3 | 0***3 | Упорное кольцо подшипника | |
| 4 | 0***4 | Уплотнительное кольцо | |
| 5 | 0***5 | Поршень муфты | |
| 6 | 0***6 | Уплотнительное кольцо | |
| 7 | 0***7 | Маслоотбойное кольцо | |
| 8 | 0***8 | Нажимной диск | |
| 9 | 0***9 | Диск трения с внутренними зубами | |
| 10 | 0***2 | Диск с внешними зубами | |
| 11 | 0***3 | Ведомый барабан | |
| 12 | 0***4 | Нажимной диск муфты | |
| 13 | 0***5 | Гнездо подшипника | |
| 14 | 0***6 | Нажимной диск тормоза | |
| 15 | 0***7 | Корпус тормоза | |
| 16 | 0***8 | Пробка | |
| 17 | 0***9 | Проволочное кольцо | |
| 18 | 0***0 | Тарелочная пружина | |
| 19 | 0***1 | Проволочное кольцо | |
| 20 | 0***2 | Уплотнительное кольцо | |
| 21 | 0***3 | Уплотнительное кольцо | |
| 22 | 0***4 | Выводной вал | |
| 23 | 0***7 | Уплотнительное кольцо | |
| 24 | 0***5 | Масляная пробка | |
| 25 | 0***6 | Упорное кольцо | |
| 31 | G***6 | Кольцо упорное | |
| 32 | G***6 | Болт | |
| 33 | G***6 | Шайба | |
| 34 | G***9 | Подшипник | |
| 35 | G***6 | Кольцо упорное | |
| 36 | G***6 | Болт | |
| 37 | G***6 | Шайба | |
| 38 | G***9 | Подшипник | |
| 39 | G***2 | О-образное уплотнительное кольцо | |
| 40 | G***2 | О-образное уплотнительное кольцо | |
| 41 | G***2 | О-образное уплотнительное кольцо | |
| 42 | G***9 | Подшипник | |
| 43 | G***6 | Болт | |
| 44 | G***5 | Болт |
