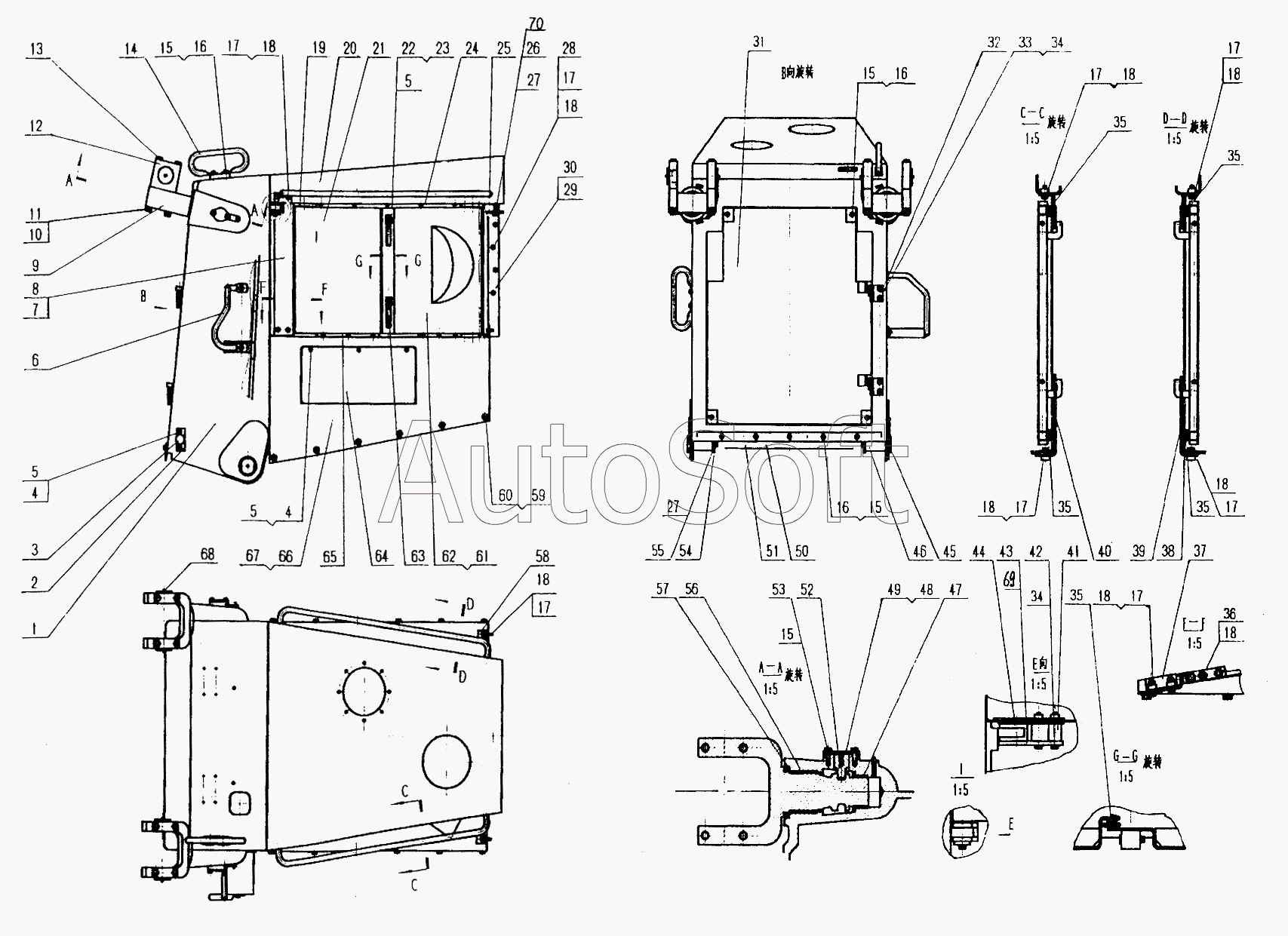

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). 0Т24000 Колпак - передная защитная плита
45
53
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
37
62
70
69
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
18
18
18
18
18
18
18
18
18
17
17
17
17
17
17
17
17
16
16
16
15
15
15
15
14
13
12
11
19
9
8
7
6
5
5
5
4
4
3
2
27
27
35
35
35
35
35
34
34
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Передняя защитная плита в сборе | |
| 2 | 0***5 | Замочная планка | |
| 3 | 0***6 | Передний палец | |
| 4 | G***6 | Болт | |
| 5 | G***5 | Шайба | |
| 6 | 0***7 | Педаль в сборе | |
| 7 | 0***7 | Вертикальная плита, левый | |
| 8 | 0***8 | Вертикальная плита, правый | |
| 9 | 0***0 | Вилка гидроцилиндра | |
| 10 | G***7 | Шайба | |
| 11 | G***6 | Гайка | |
| 12 | 0***1 | Гнездо гидроцилиндра | |
| 13 | 0***2 | Болт | |
| 14 | 0***3 | Рукоятка | |
| 15 | G***5 | Шайба | |
| 16 | G***6 | Болт | |
| 17 | G***6 | Болт | |
| 18 | G***5 | Шайба | |
| 19 | 0***9 | Гнездо пальца | |
| 20 | 0***2 | Колпак в сборе | |
| 21 | 0***6 | Дверь в сборе | |
| 22 | G***6 | Палец | |
| 23 | G***6 | Палец | |
| 24 | 0***0 | Соединительная плита двери | |
| 25 | 0***1 | Планка | |
| 26 | G***6 | Болт | |
| 27 | G***5 | Шайба | |
| 28 | G***6 | Гайка | |
| 29 | 0***3 | Соединительная плита панели, левый | |
| 30 | 0***4 | Соединительная плита панели, правый | |
| 31 | 0***6 | Переднее окно в сборе | |
| 32 | 0***1 | Вал петли в сборе | |
| 33 | G***6 | Болт | |
| 34 | G***5 | Шайба | |
| 35 | 0***6 | Суташ | |
| 36 | G***6 | Болт | |
| 37 | 0***7 | Кривое гнездо | |
| 38 | 0***9 | Плита | |
| 39 | 0***0 | Планка в сборе | |
| 40 | 0***2 | Планка в сборе | |
| 41 | 0***9 | Фиксирующий блок | |
| 42 | G***6 | Болт | |
| 43 | 0***0 | Нажимная плита | |
| 44 | 0***8 | Резиновый блок | |
| 45 | 0***4 | Гнездо пальца | |
| 46 | 0***5 | Втулка пальца | |
| 47 | 0***7 | Малая втулка | |
| 48 | 0***8 | Прокладка | |
| 49 | 0***9 | Нажимная крышка | |
| 50 | 0***4 | Резиновая плита | |
| 51 | 0***5 | Нажимная плита | |
| 52 | 0***0 | Фиксированный палец | |
| 53 | G***6 | Болт | |
| 54 | 0***6 | Нажимная плита | |
| 55 | G***6 | Болт | |
| 56 | 0***1 | Втулка | |
| 57 | H***7 | Масляное уплотнение PD110х140x12 | |
| 58 | 0***2 | Соединительное, кривое гнездо | |
| 59 | G***6 | Болт | |
| 60 | G***5 | Шайба | |
| 61 | 0***6 | Дверь в сборе, левый | |
| 62 | 0***3 | Дверь в сборе, правый | |
| 63 | 0***5 | Рукоятка | |
| 64 | 0***4 | Сваренные детали боковой плиты | |
| 65 | 0***6 | Соединительная плита | |
| 66 | 0***7 | Кривая плита в сборе, левый | |
| 67 | 0***0 | Кривая плита в сборе, правый | |
| 68 | G***9 | Масленка | |
| 69 | 0***4 | Прокладочная прокладка | |
| 70 | 0***5 | Прокладочная прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
