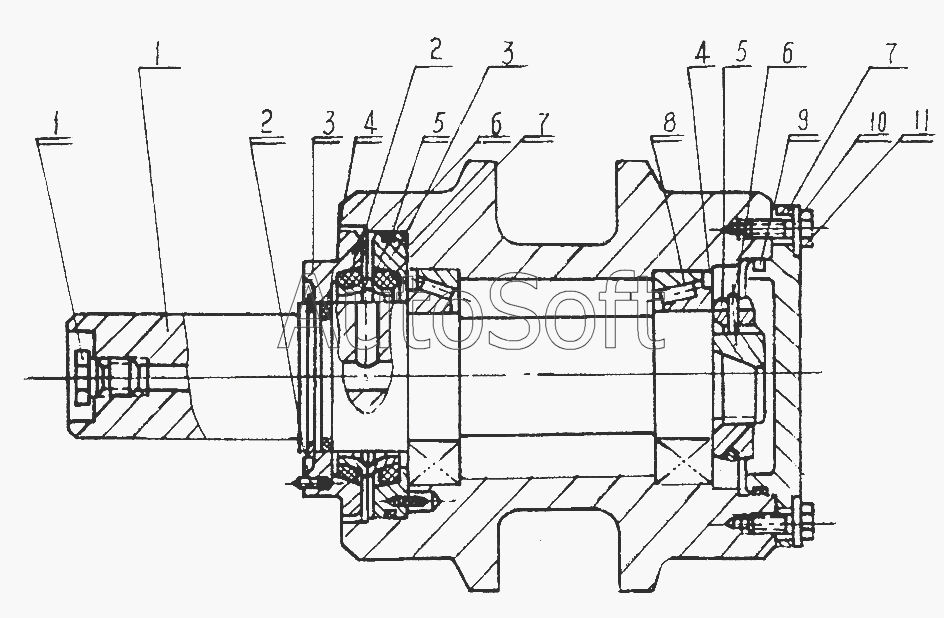

Каталог запасных частей к технике: Shehwa HBXG SD7 (2007). Поддерживающий каток 216х185
1
2
3
4
5
6
7
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***1 | Вал поддерживающего катка | |
| 2 | J***1 | Внешнее гнездо масляного уплотнения | |
| 3 | J***1 | Внутреннее гнездо масляного уплотнения | |
| 4 | J***1 | Корпус поддерживающего катка | |
| 5 | J***1 | Замочная гайка | |
| 6 | J***1 | Замочное кольцо | |
| 7 | J***1 | Крышка поддерживающего катка | |
| 21 | J***1 | Болт-пробка | |
| 22 | G***6 | Палец | |
| 23 | G***6 | Упорный палец 68 | |
| 24 | G***6 | О-образное уплотнительное кольцо | |
| 25 | J***1 | Плавающее уплотнительное кольцо | |
| 26 | G***6 | О-образное уплотнительное кольцо | |
| 27 | J***1 | Плавающее уплотнительное резиновое кольцо | |
| 28 | G***4 | Однорядный конический роликовый подшипник 7211 | |
| 29 | G***6 | О-образное уплотнительное кольцо | |
| 30 | G***6 | Шайба | |
| 31 | G***6 | Болт |
