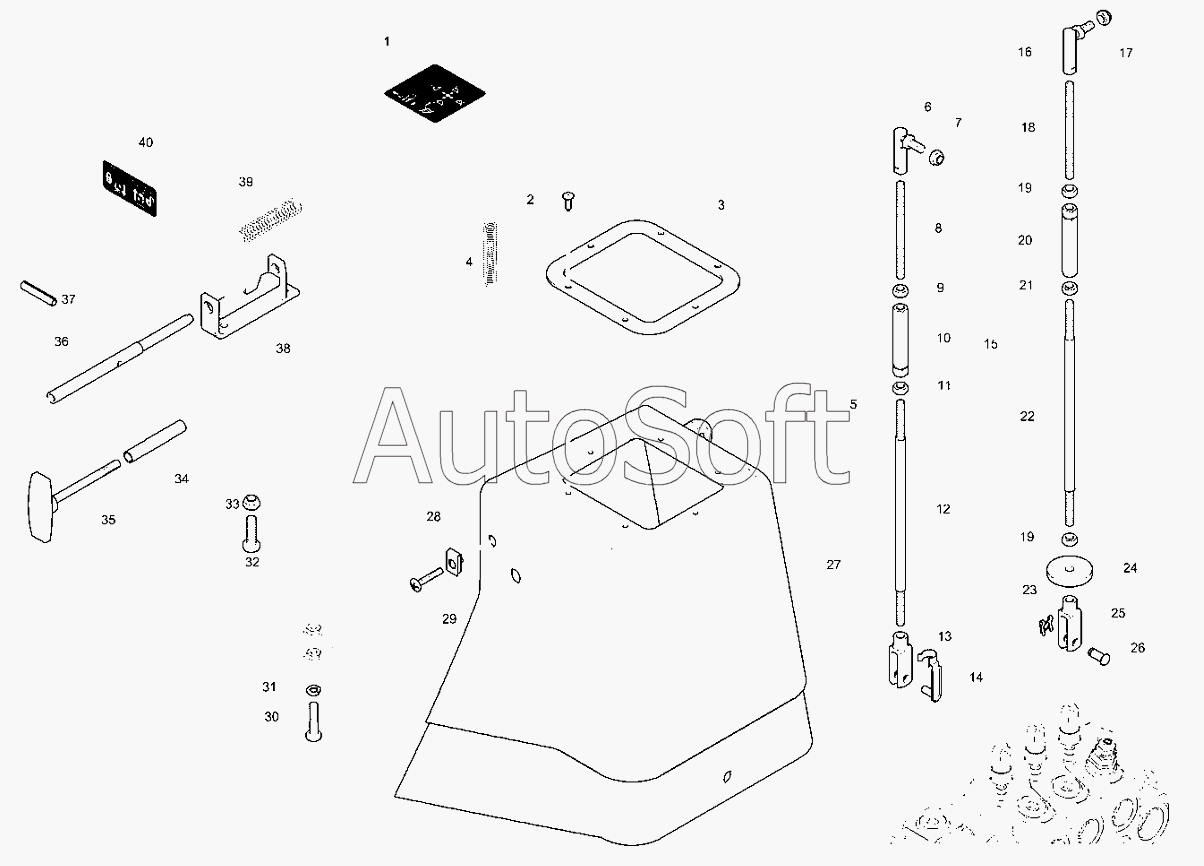

Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Штоки управления рычагом погрузчика
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Наклейка - Органы управления погрузчика Стандарт | |
| 2 | 3***З | Защелка, пластиковая - Гофрированный чехол рычага | |
| 3 | Т***0 | Пластина | |
| 4 | 6***1 | Пружина - Управление погрузчиком | |
| 5 | 6***2 | Шток в сборе - Управление погрузчиком | |
| 6 | 3***1 | Шаровое соединение | |
| 7 | 3***1 | Гайка | |
| 8 | 6***2 | Шток | |
| 9 | 3***1 | Гайка, шестигранная - М8, левая сторона, резьба | |
| 10 | 6***1 | Винтовая стяжка М8 | |
| 11 | 3***1 | Гайка | |
| 12 | 6***2 | Шток | |
| 13 | 3***1 | Шплинт | |
| 14 | 3***1 | Штифт и пружинный зажим | |
| 15 | 6***4 | Шток - Управление погрузчиком | |
| 16 | 3***1 | Шаровое соединение | |
| 17 | 3***1 | Гайка | |
| 18 | 6***2 | Шток | |
| 19 | 3***1 | Гайка, шестигранная - М8, левая сторона, резьба | |
| 20 | 6***1 | Винтовая стяжка М8 | |
| 21 | 3***1 | Гайка | |
| 22 | 6***2 | Шток | |
| 23 | 3***1 | Зажим, пружинный - №8 | |
| 24 | 3***З | Шайба | |
| 25 | 3***1 | Шплинт | |
| 26 | 6***1 | Штифт - Шплинт | |
| 27 | Т***8 | Крышка рычага погрузчика - С замком | |
| 28 | Т***6 | Зажимная гайка М6 | |
| 29 | Т***5 | Винт с полукруглой головкой М6х35 длина | |
| 30 | 3***1 | Болт | |
| 31 | 3***1 | Шайба | |
| 32 | 3***1 | Винт | |
| 33 | 1***1 | Гайка | |
| 34 | 6***1 | Распорка - Трубка | |
| 35 | 6***1 | Т-образная ручка в сборе | |
| 36 | 3***1 | Фиксатор штока | |
| 37 | 1***1 | Палец | |
| 38 | 6***2 | Кронштейн в сборе - Управление погрузчиком | |
| 39 | 3***2 | Пружина | |
| 40 | 6***1 | Наклейка - Фиксатор рычага погрузчика |
