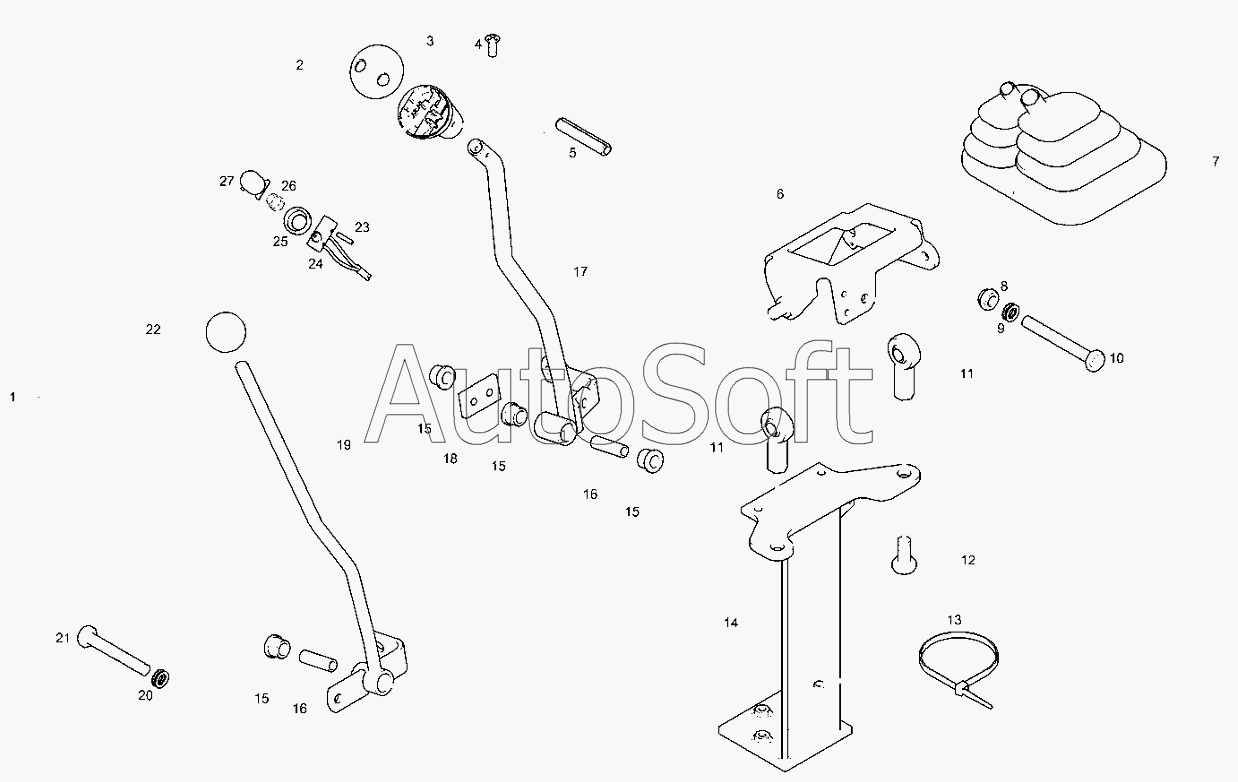

Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Рычаг погрузчика в сборе
14
27
26
25
24
23
22
21
20
19
18
17
16
16
15
15
15
15
1
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Рычаг погрузчика в сборе - 7:1 | |
| 2 | Т***6 | Верх поворотного регулятора | |
| 3 | 3***5 | Основание поворотного регулятора | |
| 4 | 3***1 | Винт C/Sk 1/4 Длина | |
| 5 | 3***1 | Цилиндрический штифт | |
| 6 | 6***1 | Кронштейн - Клапан Reхroth в сборе | |
| 7 | Т***5 | Гофрированный чехол | |
| 8 | 3***1 | Гайка | |
| 9 | 6***1 | Стопорная шайба - М8 | |
| 10 | 3***1 | Болт М8-65 | |
| 11 | 6***1 | Штоковая полость-М12 Сферическая | |
| 12 | 3***1 | Болт | |
| 13 | 1***1 | Зажим Mm T50s | |
| 14 | 6***1 | Колонка управления погрузчика в сборе | |
| 15 | 6***1 | Втулка | |
| 16 | 6***З | Распорка - управление погрузчиком | |
| 17 | Т***1 | Рычаг в сборе - Погрузчик | |
| 18 | 6***1 | Пластина - Штанга крепления | |
| 19 | Т***2 | Рычаг в сборе - Грейферный ковш | |
| 20 | 6***1 | Стопорная шайба - М8 | |
| 21 | 3***1 | Винт | |
| 22 | Т***4 | Ручка в форме шара | |
| 23 | 3***З | Параллельный штифт | |
| 24 | 3***4 | Выключатель и жгут - Рычаг управления погрузчика | |
| 25 | 3***1 | Основание поворотного регулятора | |
| 26 | 3***З | Пружина | |
| 27 | 3***4 | Кнопка управления погрузчиком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
