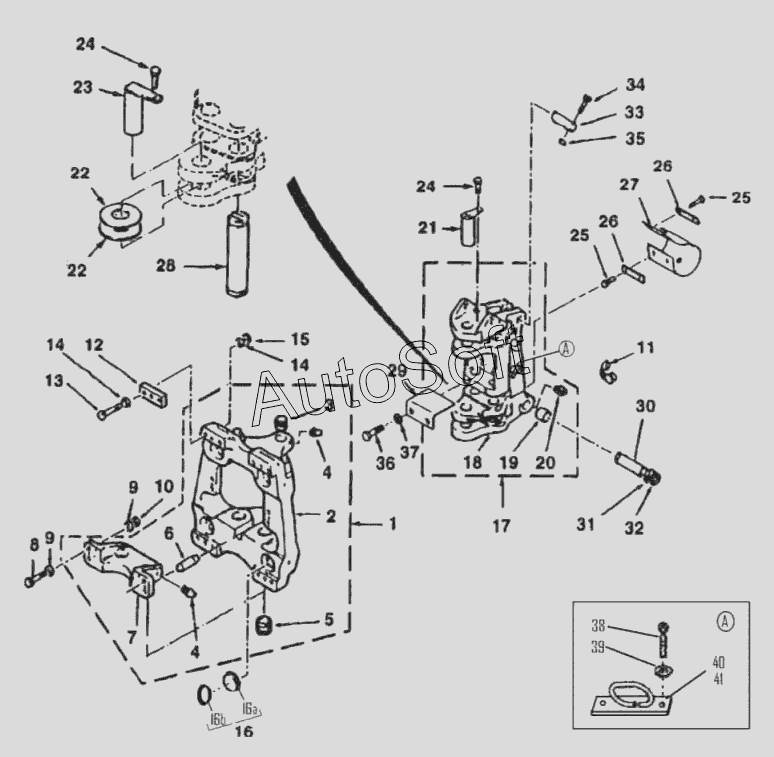

Каталог запасных частей к технике: RM-Terex TLB-825 (2018). Механизмы поворота, смещения эксаваторного оборудования
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
16
16a
16b
17
18
19
20
21
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Корпус в сборе | |
| 10 | 3***3 | Гайка | |
| 11 | 3***2 | Крышка | |
| 12 | 3***1 | Пластина | |
| 13 | 3***2 | Винт, внутренний | |
| 13 | 3***2 | Bolt | |
| 14 | 3***1 | Washer | |
| 15 | 3***4 | Гайка | |
| 16 | 6***1 | Clamp Seal Assy | |
| 16a | 6***1 | Поршень, зажим-уплотнение | |
| 16b | 6***1 | Уплотнение | |
| 17 | 1***0 | Центр поворота в сборе | |
| 18 | 1***8 | Центр поворота | |
| 19 | 3***4 | Втулка | |
| 2 | К***с | Корпус | |
| 20 | 3***1 | Масленка | |
| 21 | 6***2 | Ось | |
| 22 | 3***1 | Washer | |
| 23 | 3***3 | Ось | |
| 24 | 3***1 | Винт | |
| 25 | 3***1 | Болт | |
| 26 | 8***2 | Прижимная пластина | |
| 27 | 1***4 | Полоса для защиты шланга | |
| 28 | 6***1 | Ось | |
| 29 | 6***5 | Стопор | |
| 3 | 3***3 | Bush | |
| 30 | 3***2 | Палец шарнира стрелы | |
| 31 | 3***1 | Шайба | |
| 32 | 3***1 | Пружинное кольцо | |
| 33 | 3***2 | Палец цилиндра стрелы | |
| 34 | 3***1 | Винт | |
| 35 | 1***1 | Гайка | |
| 36 | 6***1 | Bolt | |
| 37 | 3***1 | Шайба | |
| 38 | 3***1 | Болт | |
| 39 | 3***1 | Шайба | |
| 4 | 3***1 | Масленка | |
| 40 | 1***8 | Support Assy | |
| 41 | 1***4 | Support Assy | |
| 5 | 3***5 | Bush | |
| 6 | 3***1 | Ось | |
| 7 | К***е | Крепление | |
| 8 | 3***2 | Винт | |
| 9 | 3***1 | Шайба |
