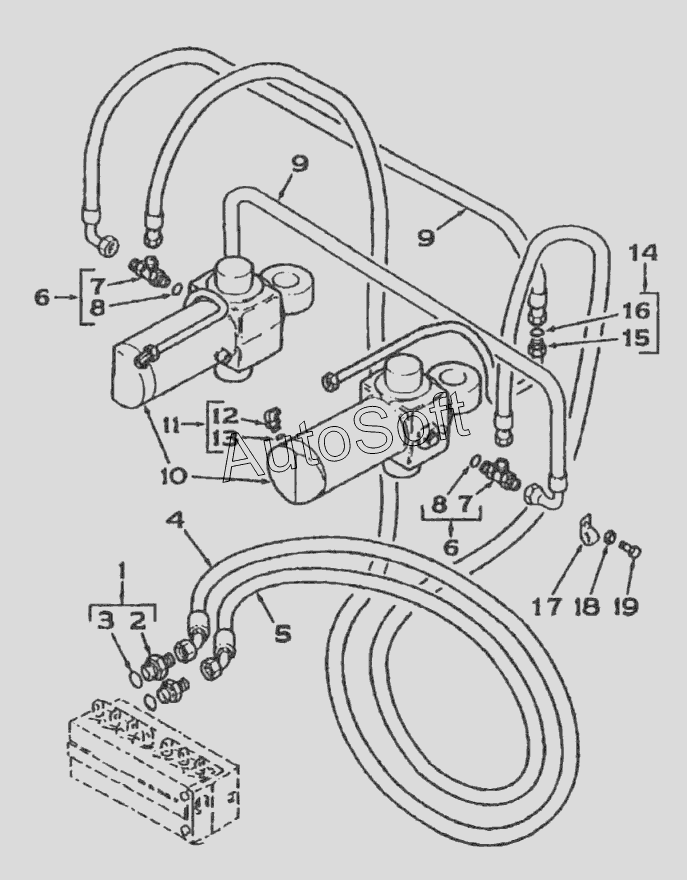

Каталог запасных частей к технике: RM-Terex TLB-825 (2018). Компоненты поворота
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Муфта в сборе | |
| 10 | 1***9 | Цилиндр левый | |
| 10 | 1***1 | Цилиндр правый | |
| 10a | 1***6 | Цилиндр в сборе | |
| 11 | 3***1 | Угольник | |
| 12 | 3***1 | Угольник | |
| 13 | 8***1 | Кольцевое уплотнение | |
| 14 | 1***9 | Труба в сборе, левая | |
| 14 | 1***0 | Труба в сборе, правая | |
| 14 | 1***1 | Труба сдвига поворотной стрелы влево в сборе | |
| 14 | 1***1 | Труба сдвига поворотной стрелы вправо в сборе | |
| 15 | Т***а | Труба | |
| 16 | 1***2 | Уплотнение | |
| 17 | 3***1 | Хомут | |
| 18 | 3***1 | Шайба | |
| 19 | 3***1 | Болт | |
| 2 | 3***1 | Муфта | |
| 3 | 8***1 | Кольцевое уплотнение | |
| 4 | 6***1 | Шланг правого поворота в сборе | |
| 5 | 6***1 | Шланг левого поворота в сборе | |
| 6 | 3***1 | Тройник в сборе | |
| 7 | 3***1 | Тройник | |
| 8 | 8***1 | Кольцевое уплотнение | |
| 9 | 6***1 | Шланг объединяющий механизма поворота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
